TD3700

电能表工频磁场试验装置

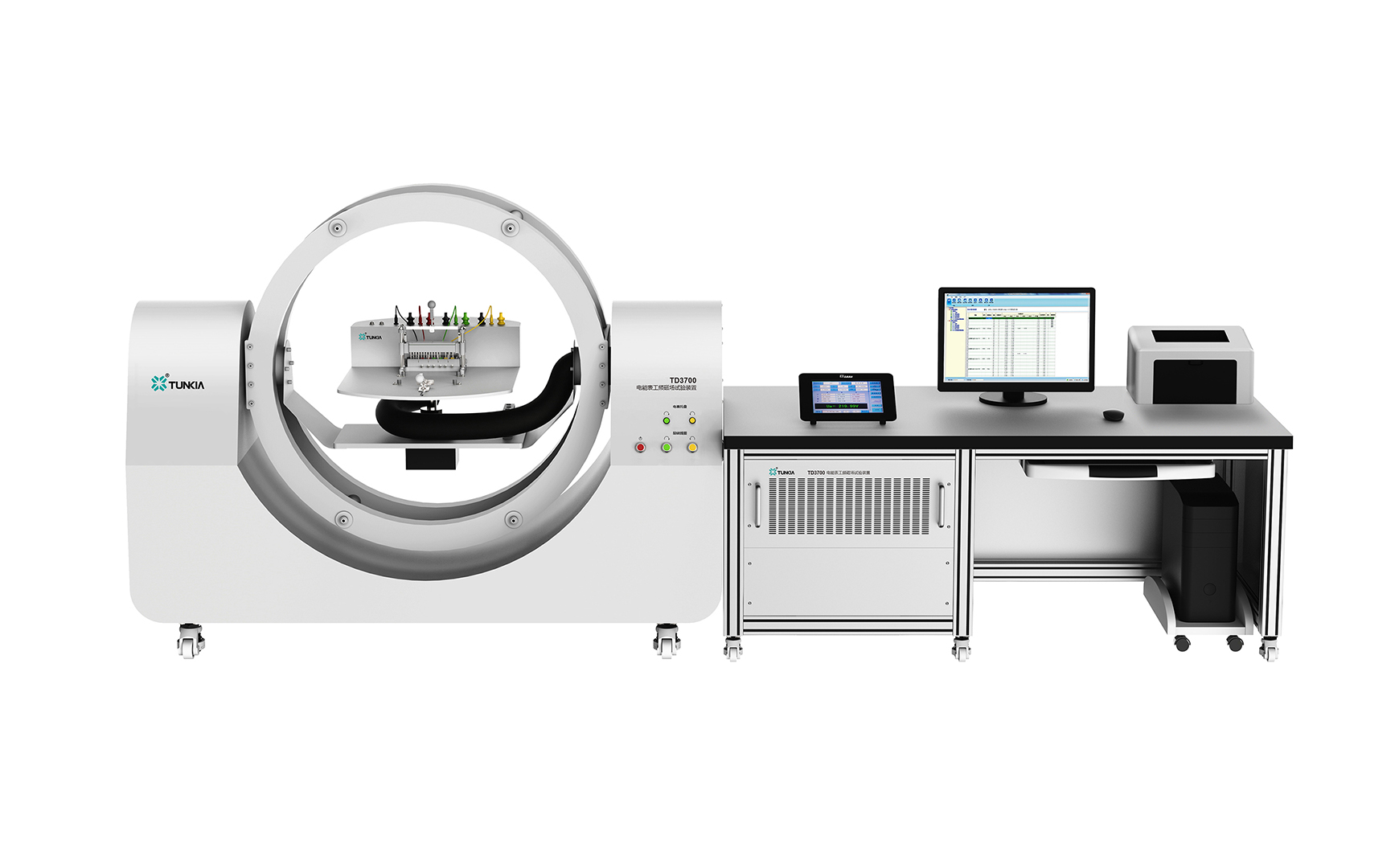

TD3700是一套专用于检测交流磁场对电能表影响的装置,由交流励磁电流源、环形线圈、被检表平台、电机控制系统、三相电能表检定装置、校准界面平台、计算机及自动测试软件等组成。该装置可产生0~1200 A/m程控可调的工频交流磁场,配合电能表检定装置,完成电能表工频磁场试验和工频磁场干扰试验。
产品特征

 由精密交流电流源对环形线圈励磁,产生磁场大小0~1200 A/m、相位0~360°程控可调的工频交流磁场。

 环形线圈与被检表平台由精密步进电机控制,可0~360°旋转。

 旋转角度由计算机控制,以方便实现对被检电能表各方位施加交流磁场。

 同时可在0~360°范围内任意调节交流磁场与被检电能表工作电压的相位。

 系统配备计算机检测软件,可完成交流磁场对电能表影响的全自动、半自动试验。

 其自动检测动作包括:自动调节交流磁场的大小;自动检定电能表在各检定点的误差值及磁场影响量;自动控制环形线圈及被检表平台的旋转。

 软件具有完善的数据管理功能,数据检索方便,并具有自动备份功能。

 软件可输出检定证书、检测报告等统计报表;支持多种格式的文档保存和打印。
