【技术分享】JJG1052-2025&JJG1205-2025规程解读及标准器配置方案

导读

有关直流电阻测试仪和回路电阻测试仪的规程JJG 1052-2009 《回路电阻测试仪、直阻仪检定规程》于2009年发布，而今2025年新版规程即将实施，原版规程中的两个测试仪检定项目被拆分成两个不同的规程。今天让我们一起来了解新规程的相关内容和对应的解决方案。

1 被检对象——简介

1.1 应用背景

1.1.1 直流电阻测试仪

直流电阻测试仪是用于测量变压器、互感器、电机等感性负载直流电阻的专用仪器，也被称为“直流电阻快速测试仪”。其中最为常见的用途是测量变压器直流电阻，该测试项目能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患，是变压器制造中的必测项目之一。

1.1.2 回路电阻测试仪

回路电阻测试仪是用于测量隔离开关、断路器等设备的接触电阻及导电回路电阻的专用测试设备，其测试电流为100A或更大的直流电流，也被称为“接触电阻测试仪”。由于开关设备的接触面会由于氧化、接触紧固不良等各种原因导致接触电阻增大，影响电器设备的性能和质量，所以在检修中需要用到回路电阻测试仪对接触电阻进行测试。

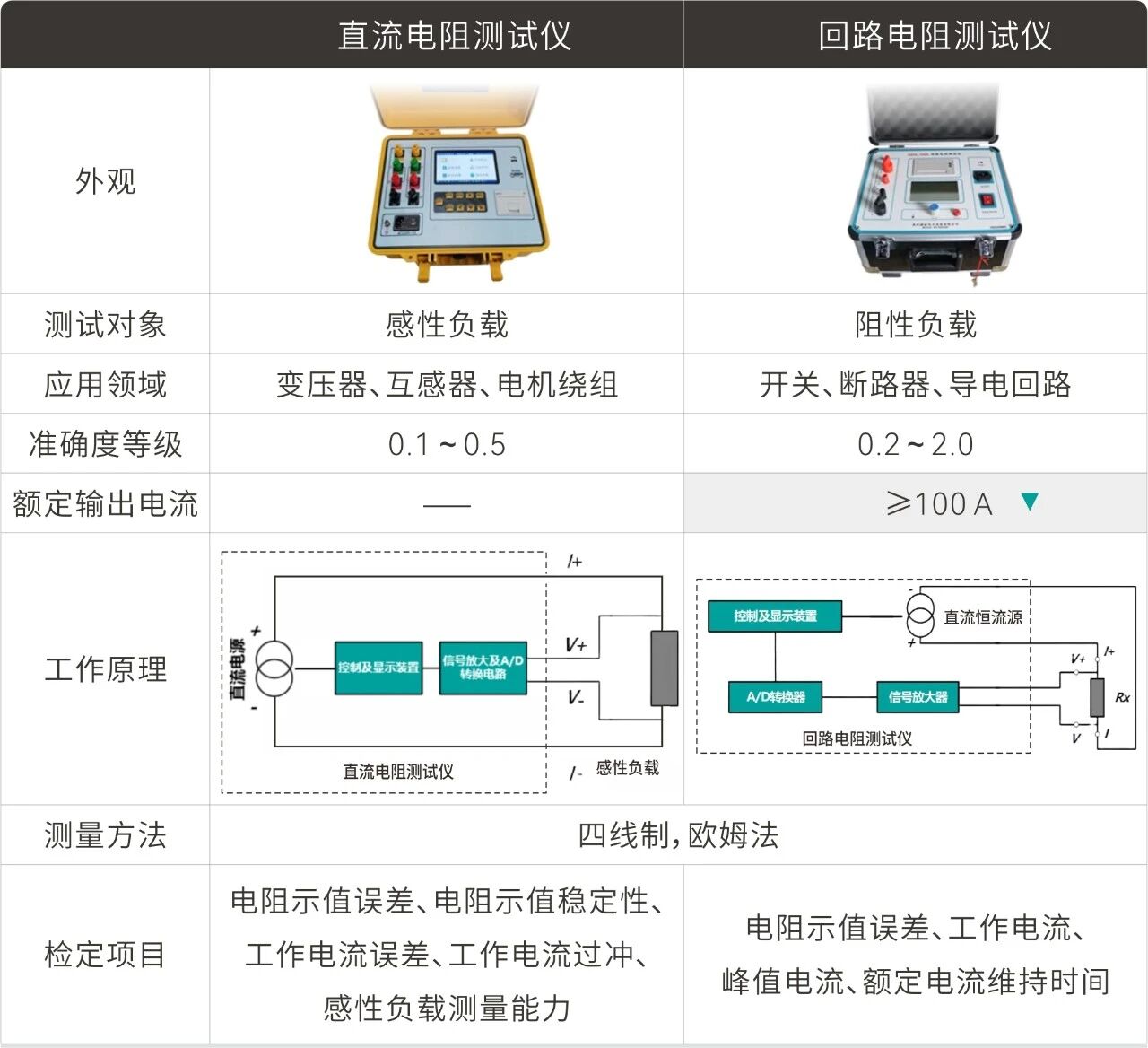

1.2 两种测试仪区别对比

*数据来源参考JJG 1052-2025&JJG 1205-2025

▼ 为何规程要求回路电阻测试仪的电流不小于100A?由于开关触头之间存在氧化膜，如果用较小的电流检测，由于氧化膜的影响测试结果一般偏大很多，但氧化膜在大电流下是能被击穿的，理论上，测试电流只要不超过额定电流，应该是越大越好，但规程在制定的时候考虑到当时国内相关仪器的生产水平，作出了不得小于100A电流的规定。

2 检定规程解读

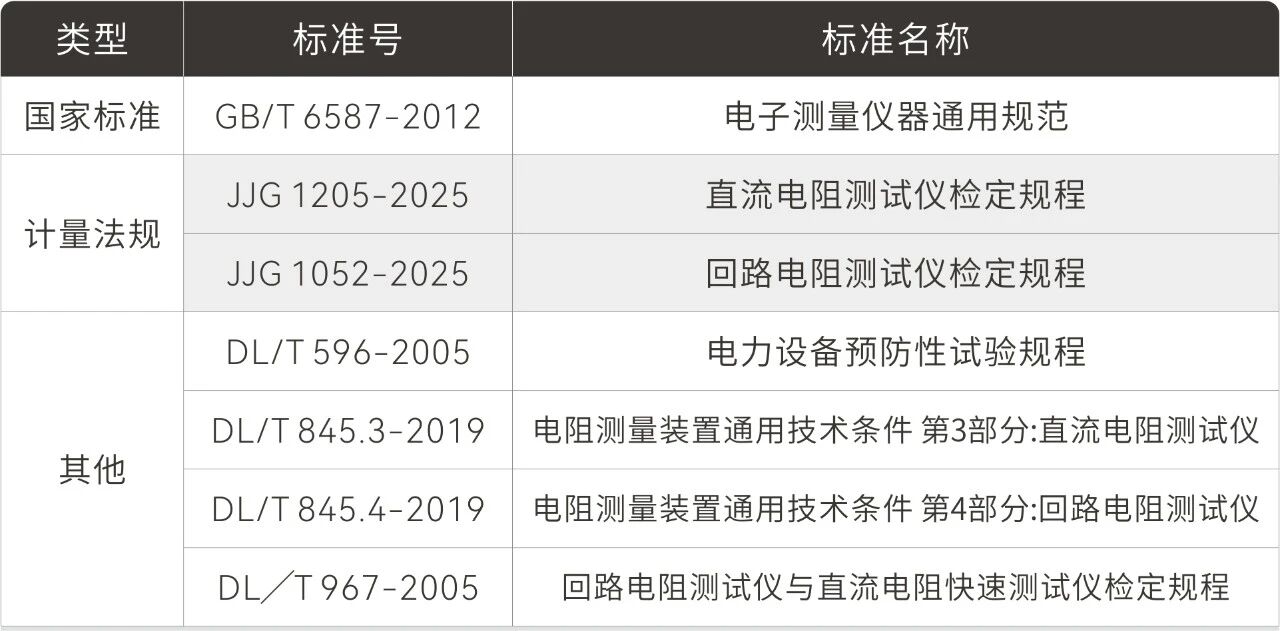

2.1 标准体系

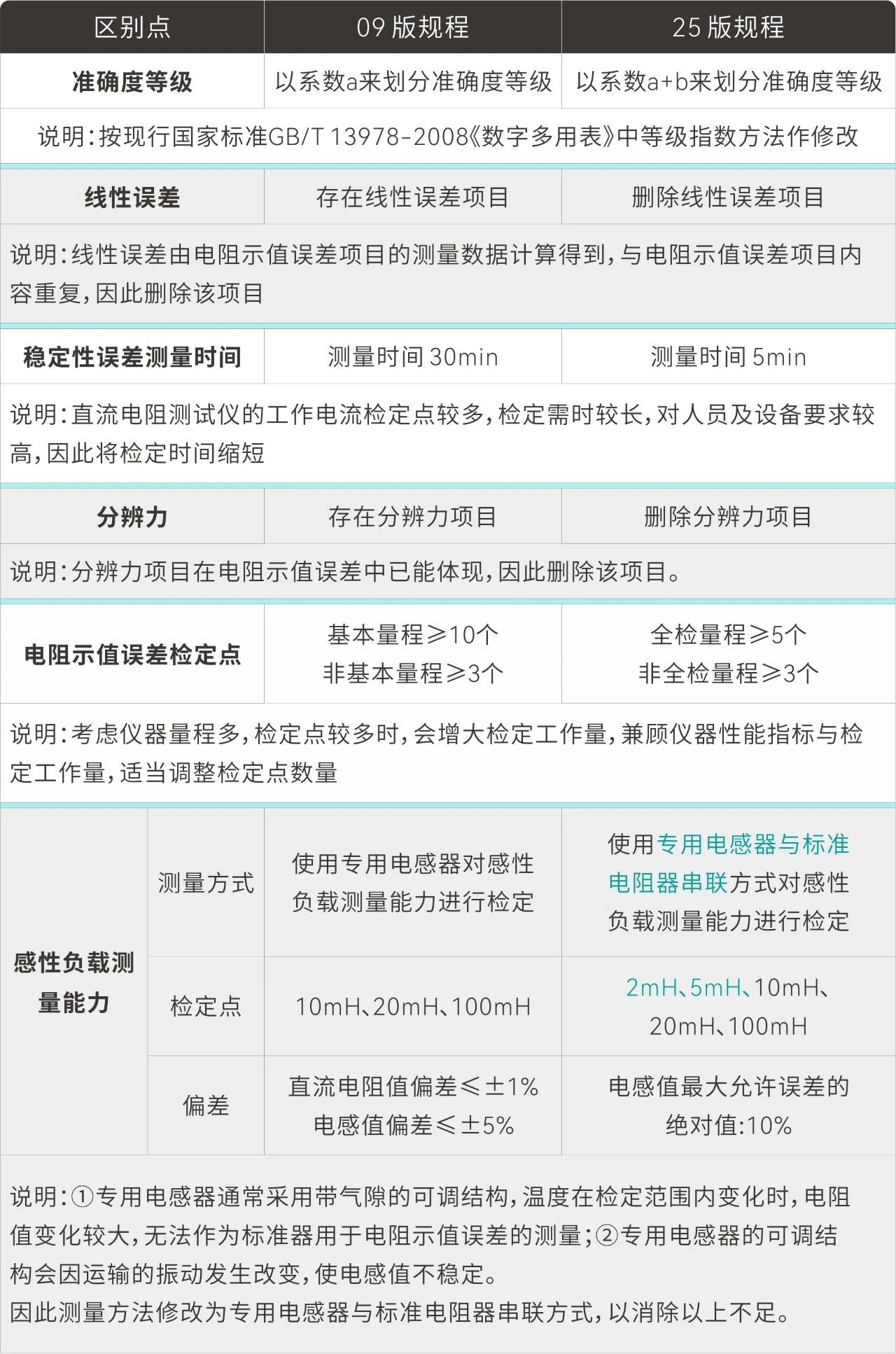

2.2 新老规程对比

2.2.1 直流电阻测试仪

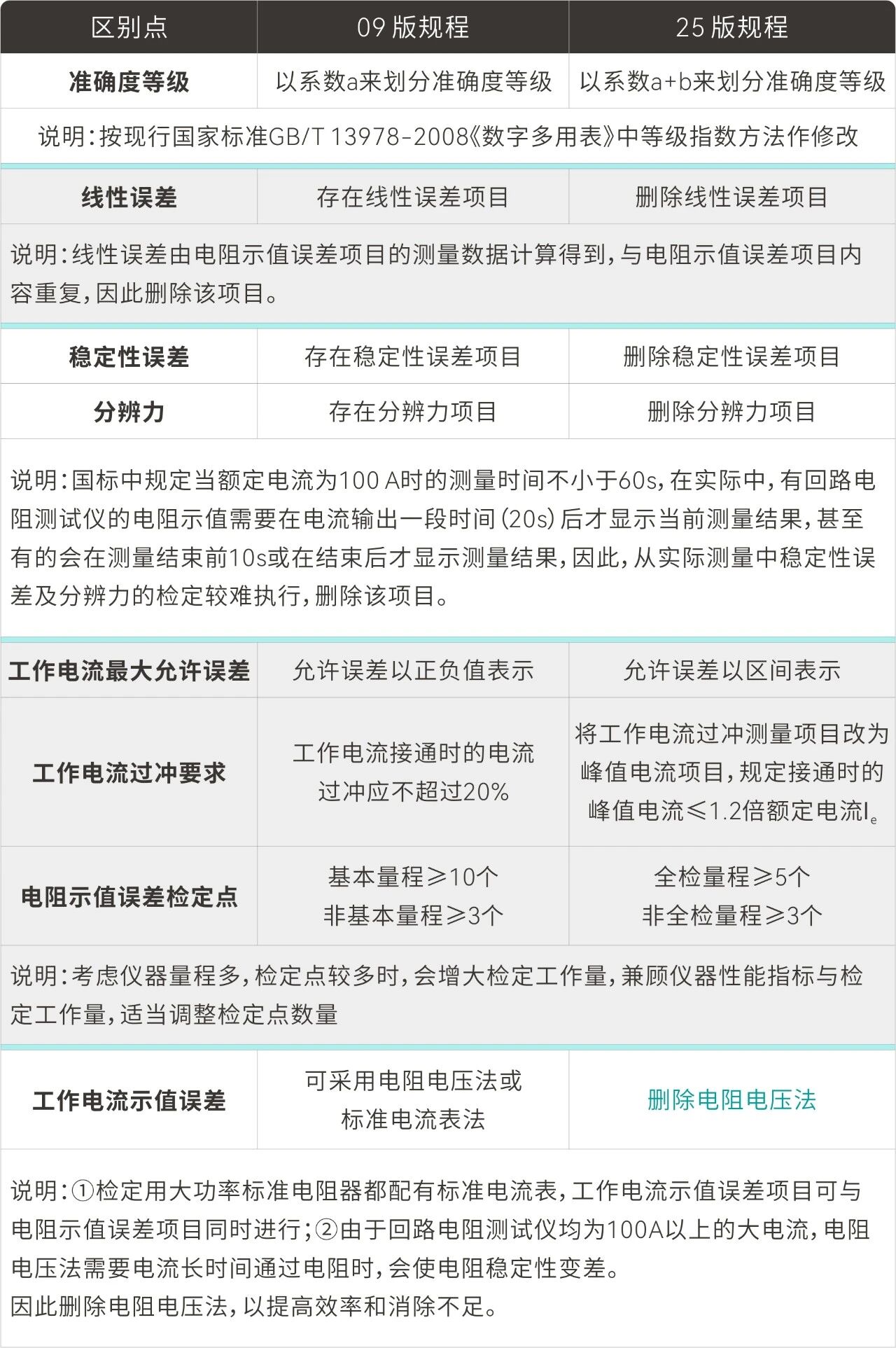

新版规程相比旧版，主要变化如下：

2.2.2 回路电阻测试仪

新版规程相比旧版，主要变化如下：

2.3 检定用标准器

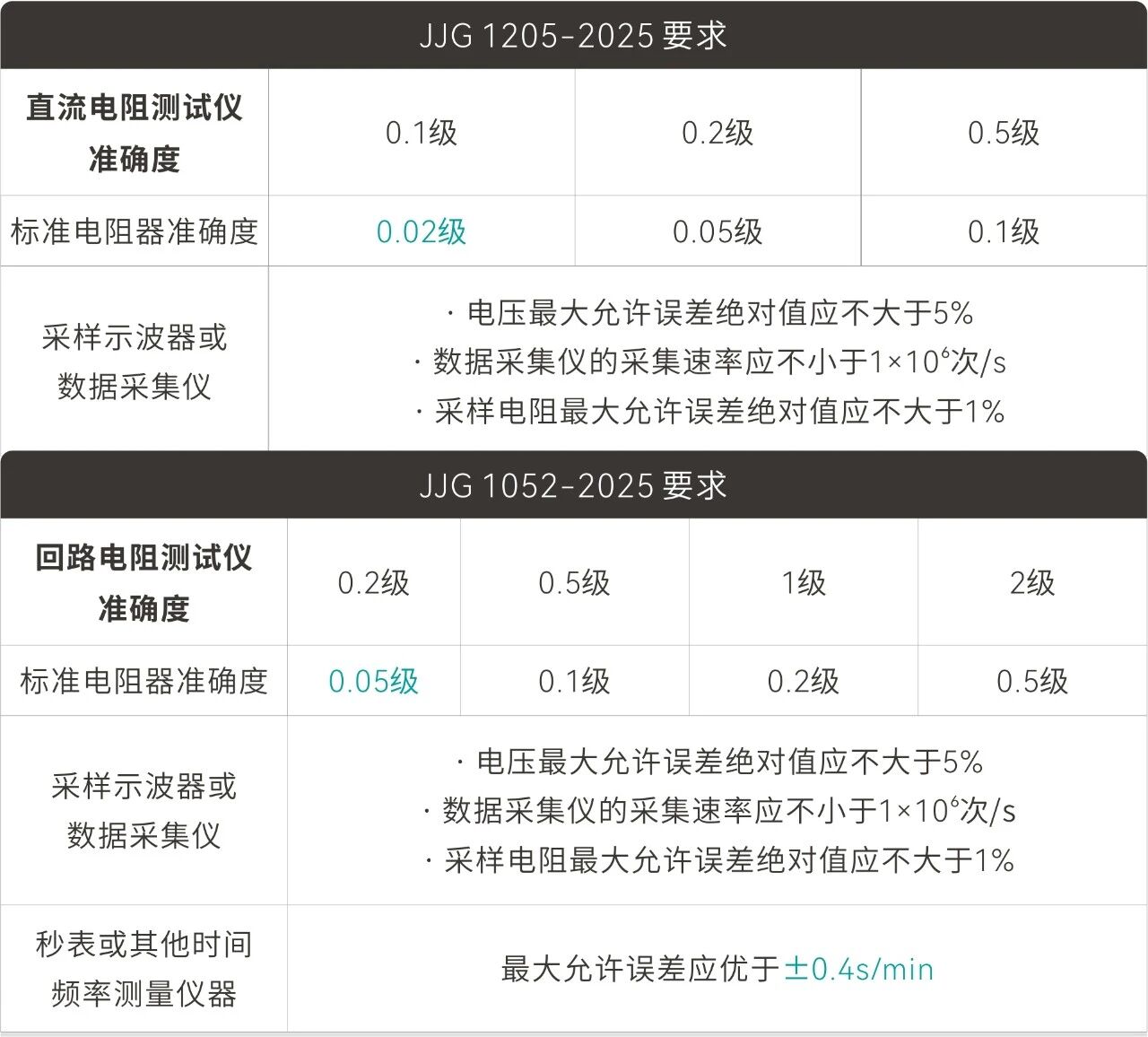

2.3.1 检定用标准器要求

2.4 检定难点

2.4.1 检定项目所需标准器多样

• 要求标准电阻器等级为0.02级~0.1级

• 需要专用电感器对感性负载测量能力进行检定

• 秒表或者其他时间频率测量仪器的最大允许误差应优于±0.4s/min

• 推荐采用集成式方案，提高检定效率

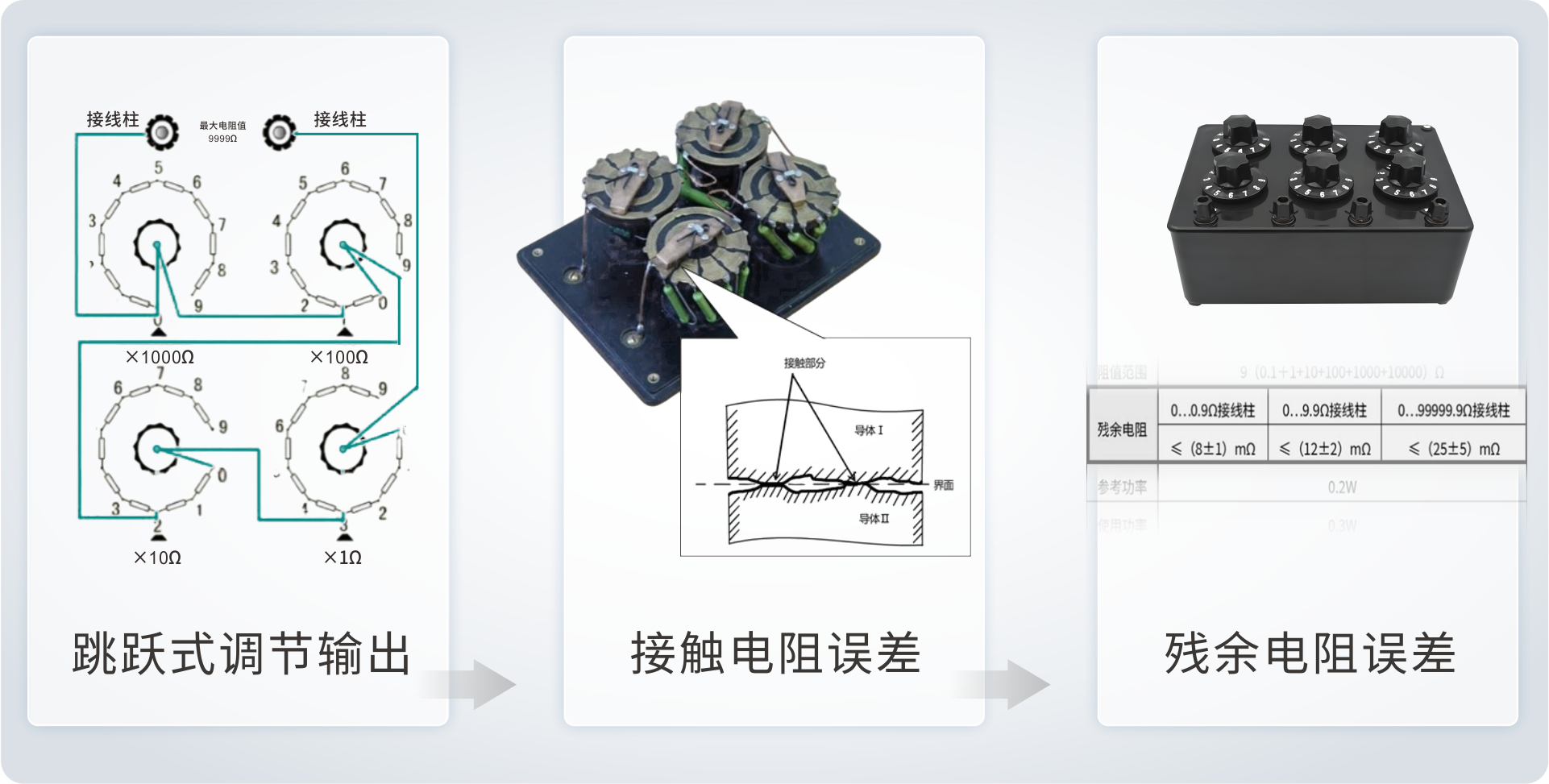

2.4.2 实物电阻箱误差

• 传统的实物电阻箱只能作跳跃式调节输出，其调节细度较大，达不到使变压器直流电阻值测试仪电阻值连续可调校准的目的

• 实物电阻箱存在转换开关误差、残余电阻误差、接触电阻误差的影响

• 实物电阻在过载时会引起电阻变值，严重时甚至导致电阻损坏

• 实物电阻箱较为笨重，不适合现场检定

• 推荐采用模拟电阻，降低误差，提升可操作性

2.4.3 数据处理繁琐

• 传统的电阻标准器采取人工读数的方式，也无数据处理功能，使计算过程较为繁琐

• 多种标准器数据整合计算过程费时费力

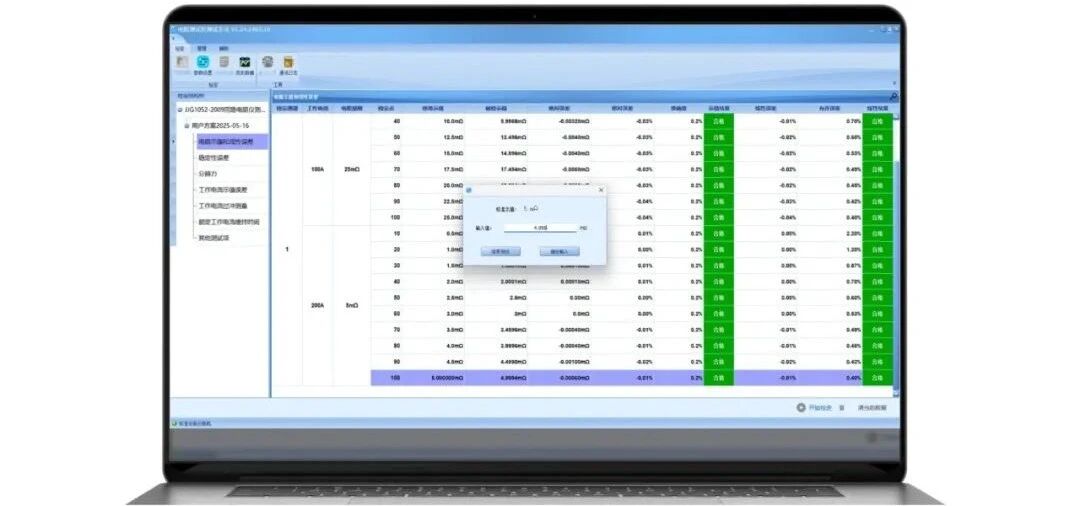

• 推荐采用智能化设备，进行快速数据分析

3 天恒方案

3.1 方案概述

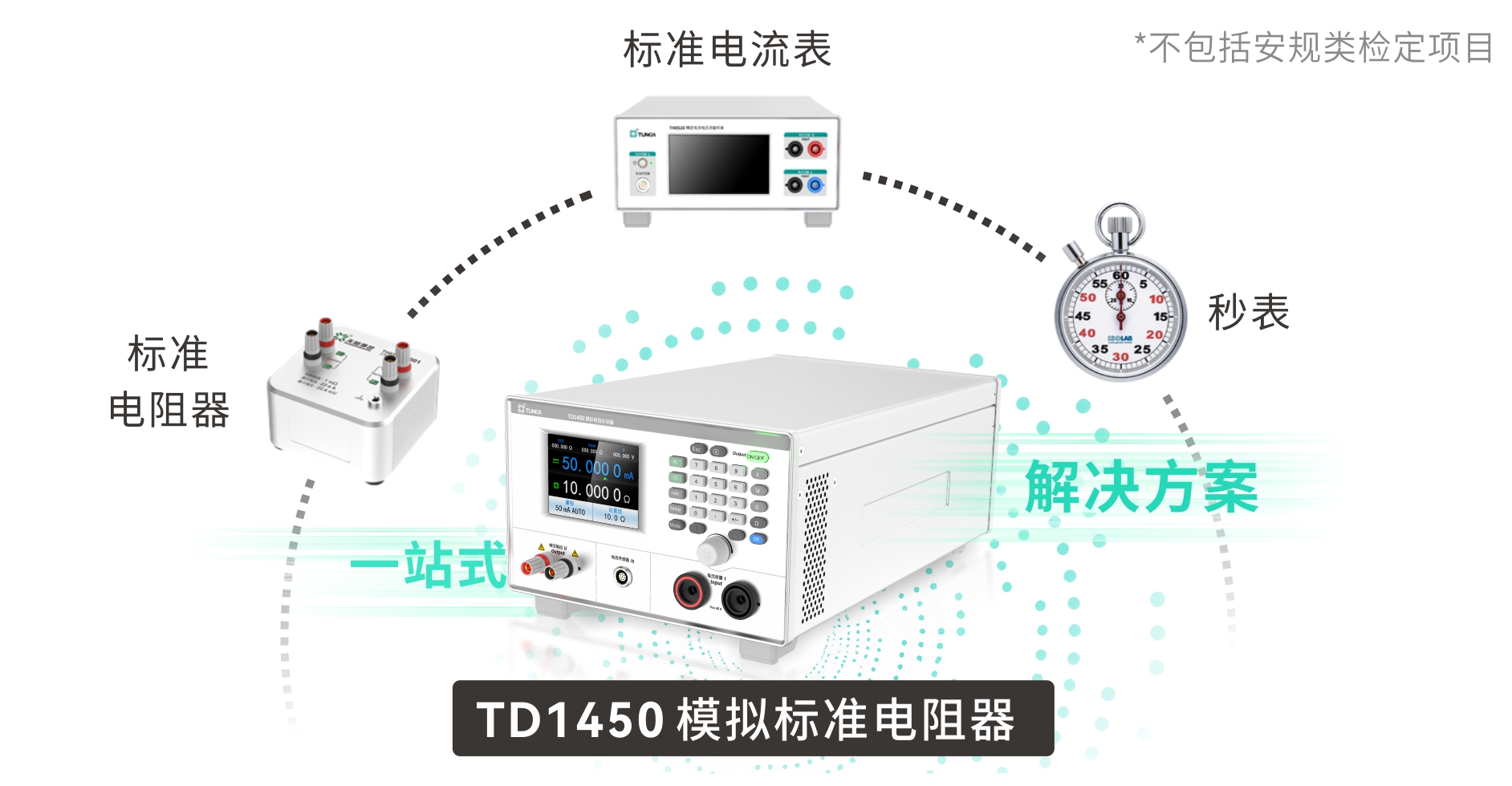

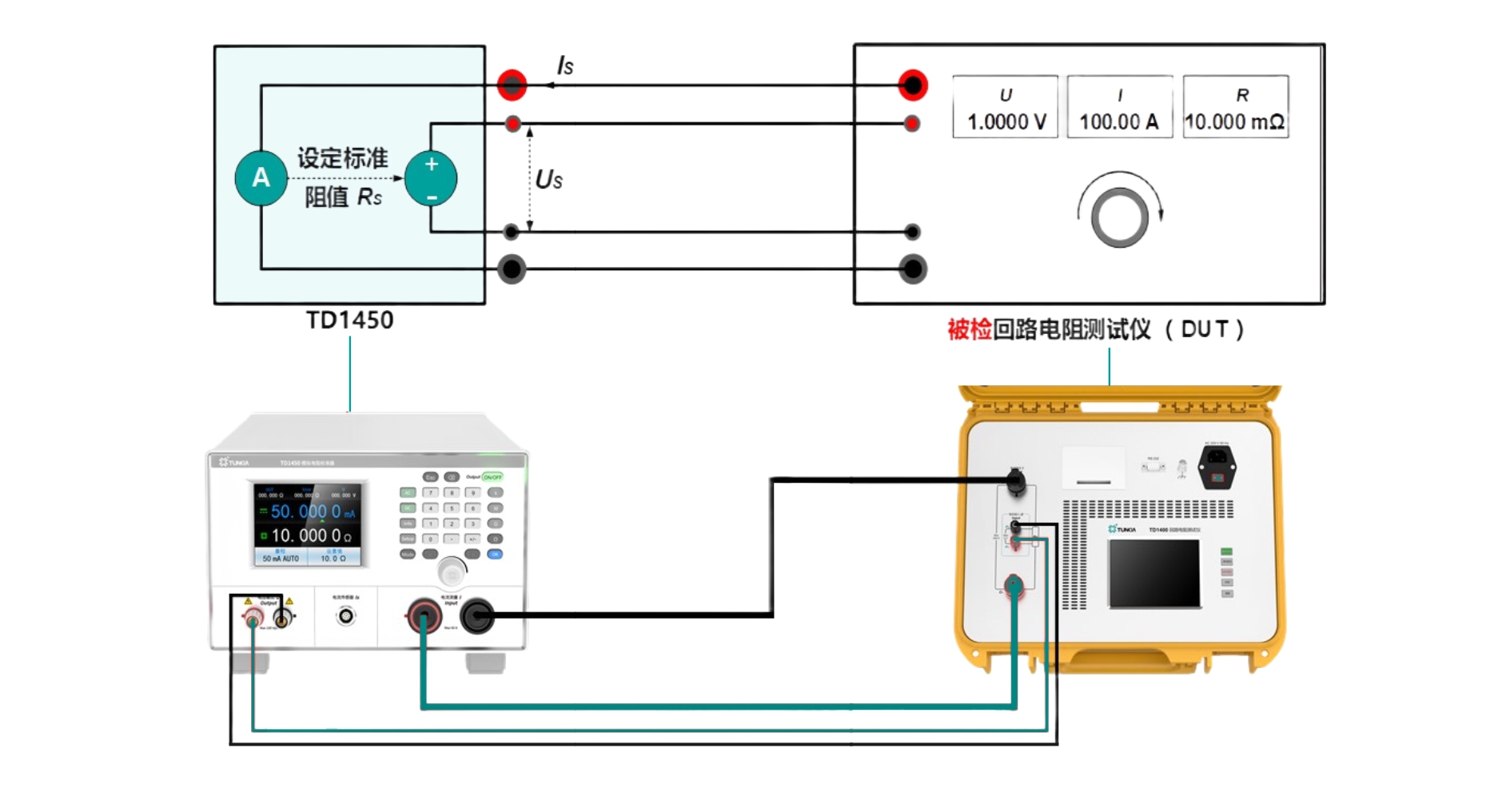

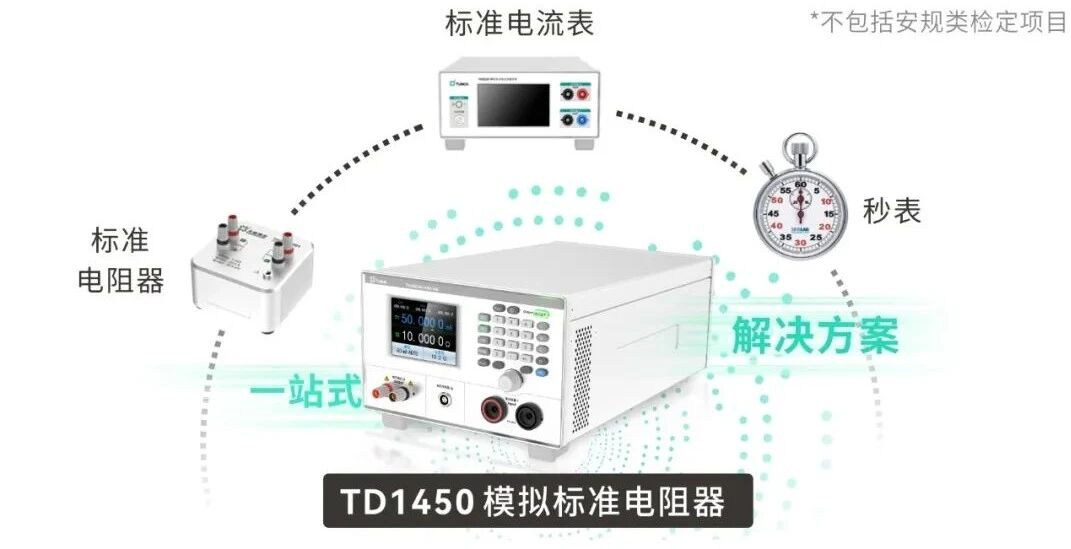

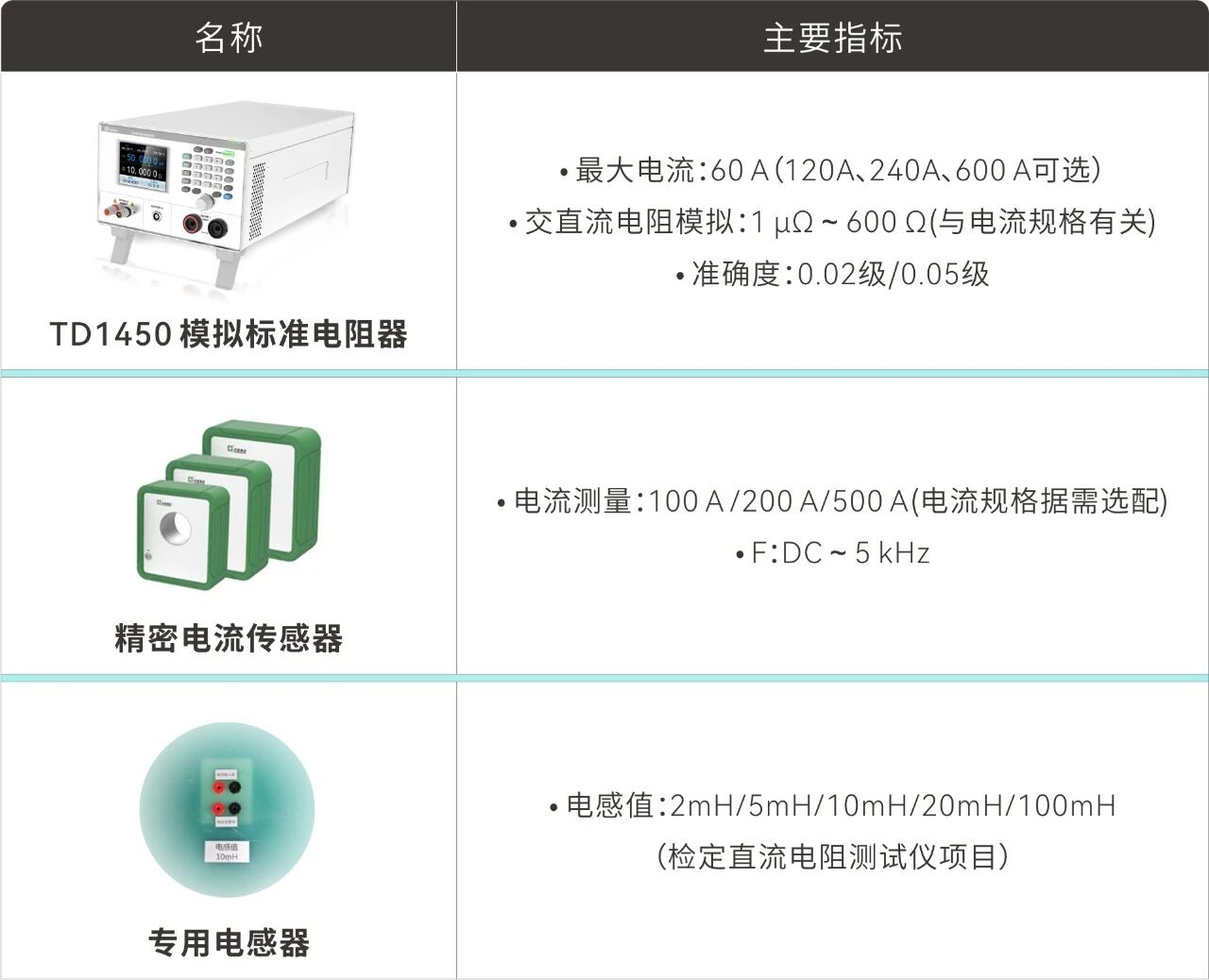

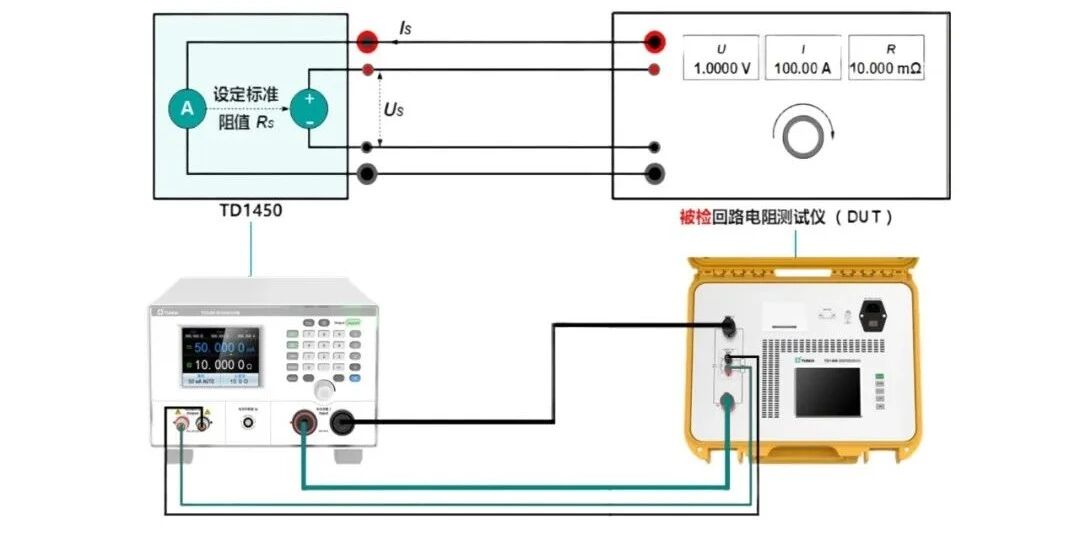

天恒测控为直流电阻测试仪与回路电阻测试仪的检定提供一套完整的解决方案，两种测试仪使用同一款主设备TD1450模拟标准电阻器，搭配不同配件即可各自完成对应的一系列检定项目，满足JJG 1205-2025 《直流电阻测试仪检定规程》和JJG 1052-2025 《回路电阻测试仪检定规程》中测试项目的检定要求。

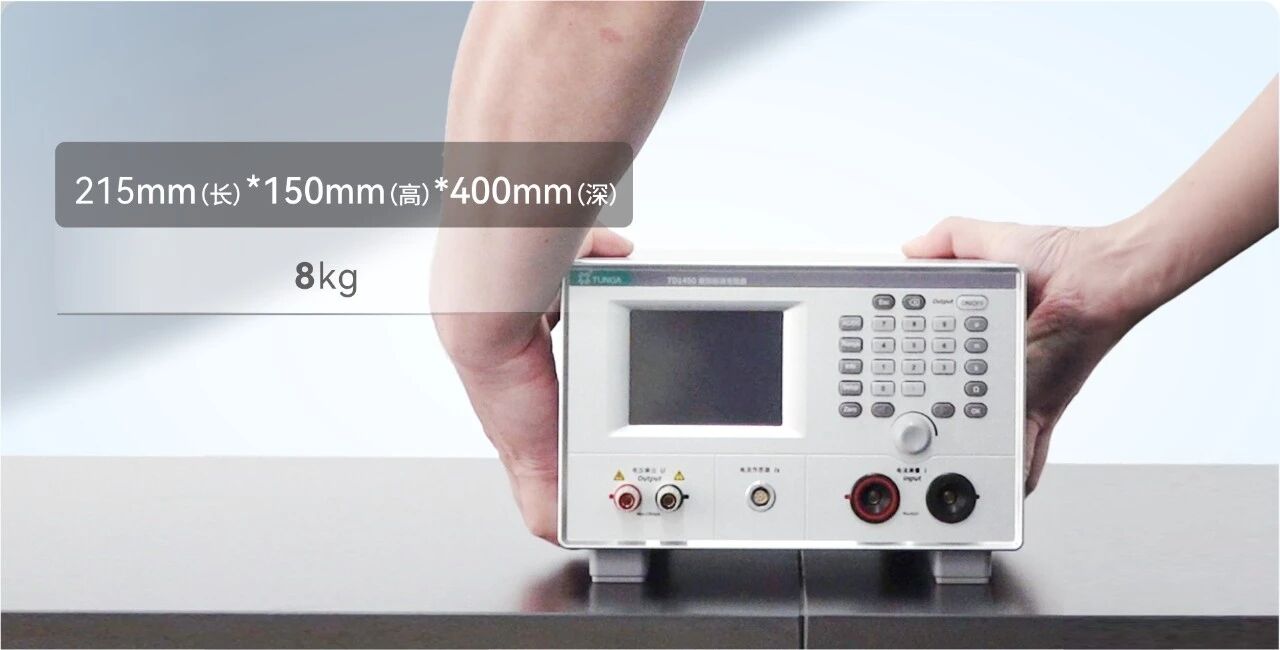

3.2 TD1450 模拟标准电阻器

3.2.1 功能参数
