TD3610
三相标准电能表检定装置

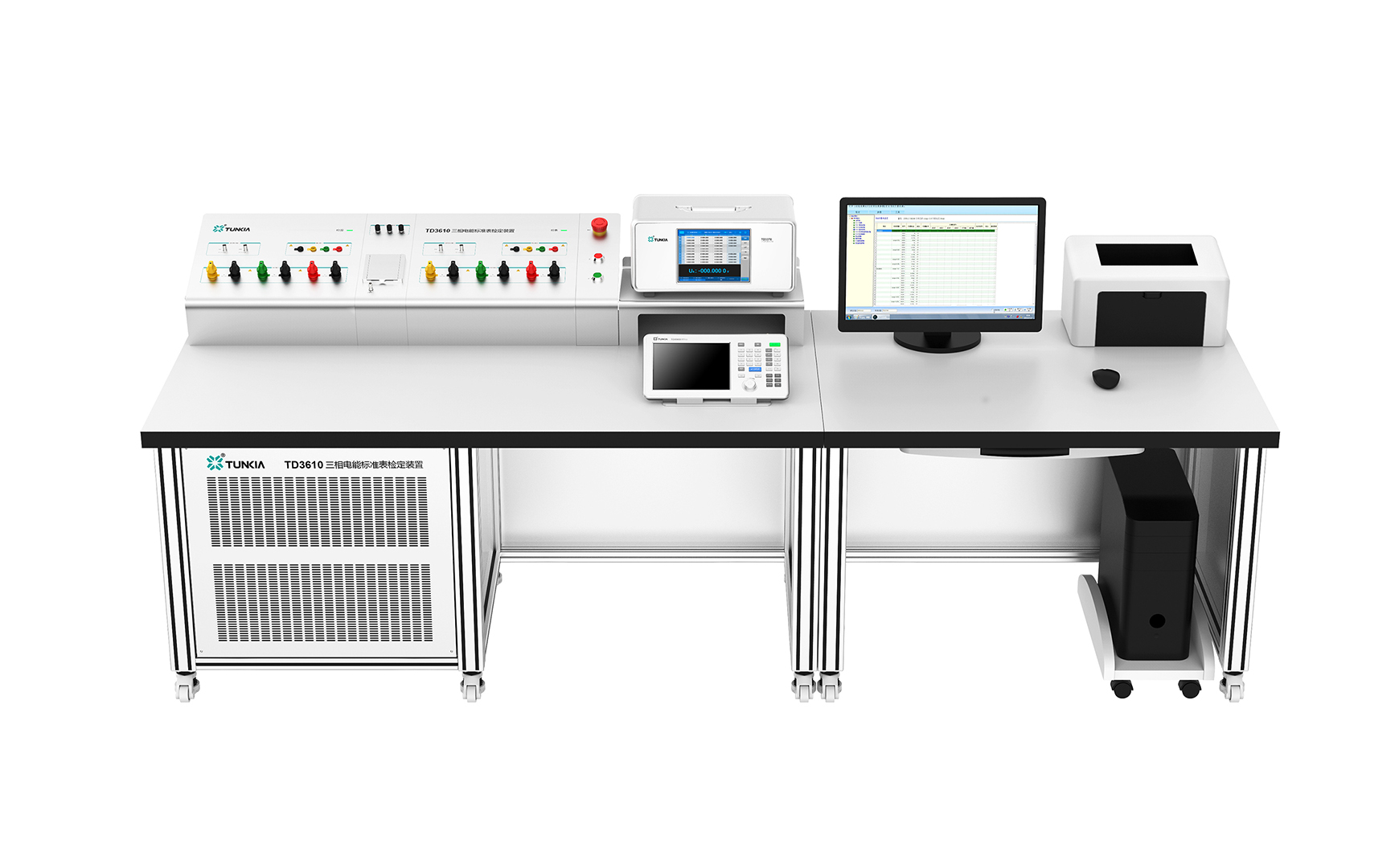

TD3610是一套0.01级的三相标准电能表检定装置,由精密三相功率源、0.01级三相标准电能表、测控台、计算机及专用软件等组成。可自动完成0.02级及以下的R46交流标准电能表或标准功率源的检定。参考标准:JJG 1085-2013《标准电能表检定规程》、JJG 597-2005《交流电能表检定装置检定规程》。
产品特征

 高准确度测量:装置准确度达到0.01级,输出功率稳定度0.01% / 2min

 标准表的高可靠性:全自动切换量程,互感器一次不换挡,无论在哪个量程突然通入大电流也不会导致损坏或测量精度降低;在极限状态( 500 V100 A )开关机仍能保证量值准确。

 标准表品质保证:电压电流温度系数小于0.5 ppm/K,整机主要技术指标年变化率小。

 谐波输出/测量:电压电流支持第263@50Hz / 60Hz谐波单次或多次同时施加,幅度040%、相位0.0°359.9°可调

 两套测试端钮:检定台上设有二套相互独立的输出与测量端钮,通过软件切换可实现检表或检源。

 多功能电能测量:装置具有单相、三相三线或四线、正/反相序等功率与电能(含负方向)计量功能。

 电量综合分析:装置具备波形显示、相量图显示、电量稳定度测试、趋势变化曲线绘制、数据统计分析等。

 移动式测控台:可通过其大尺寸高清液晶触摸屏观察或控制量值输出,方便用户手动检测。

 专用软件:软件可按规程实现对单/三相标准电能表、单/三相标准源等的自动校准或检定,并自动生成报告。
