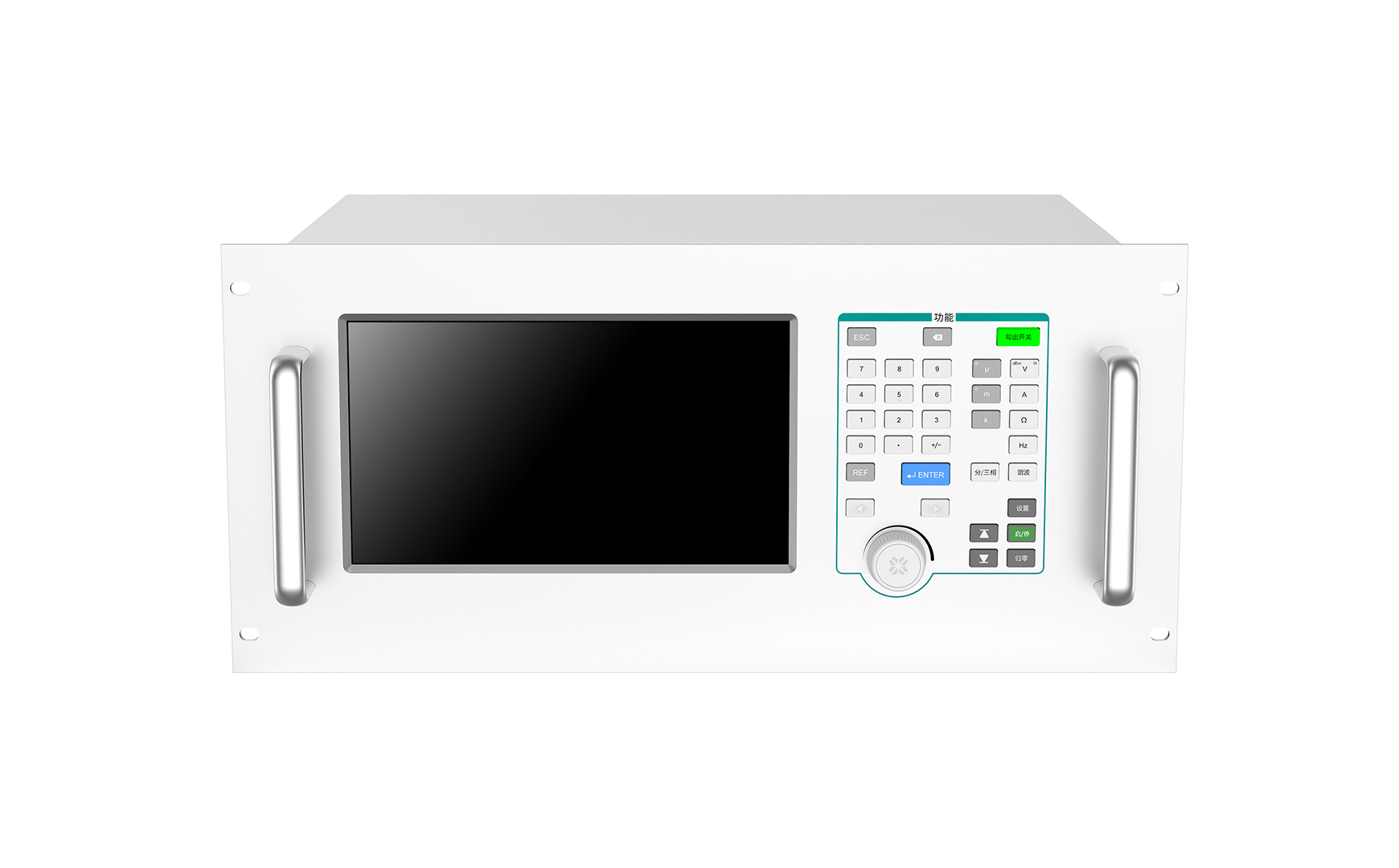

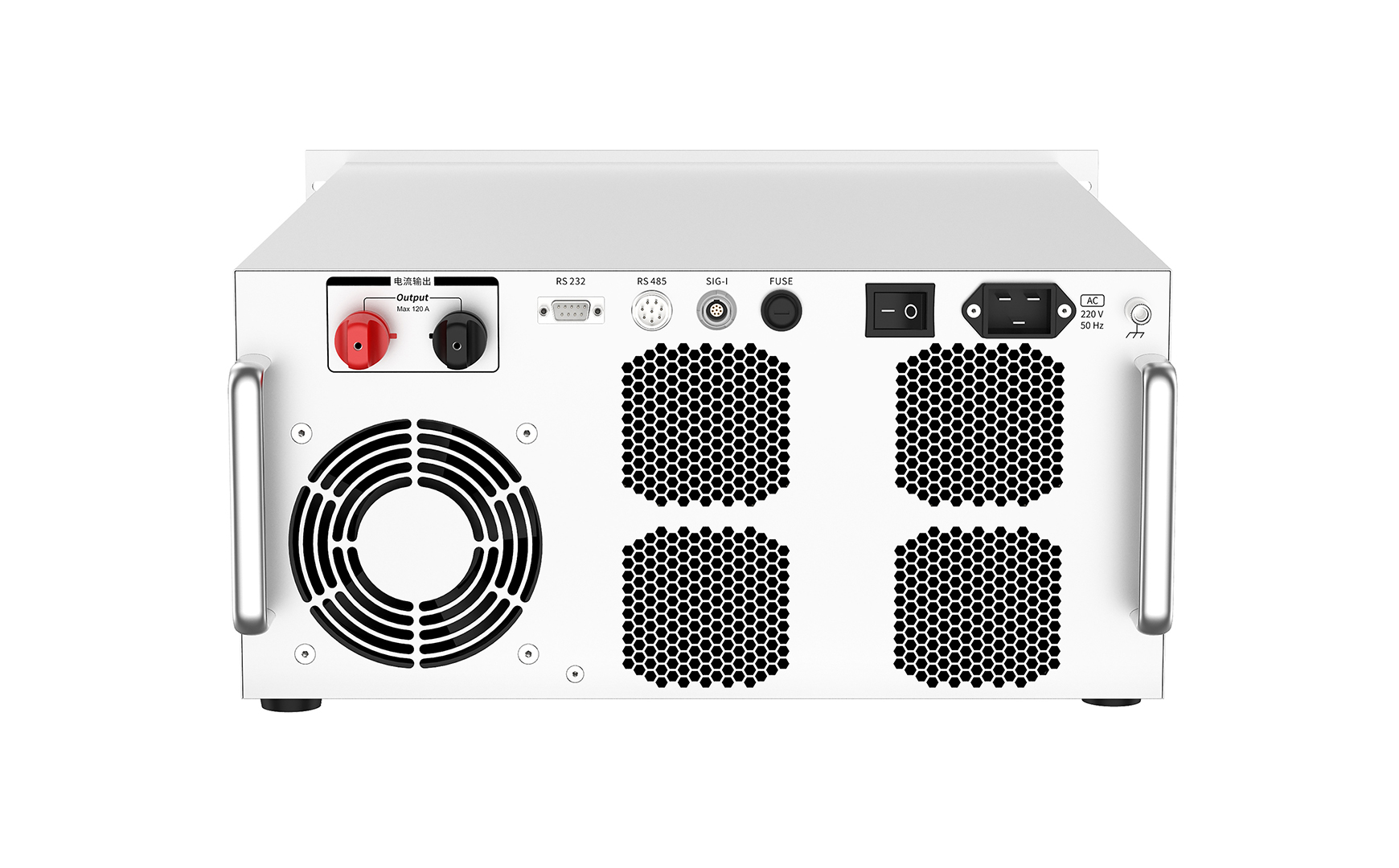

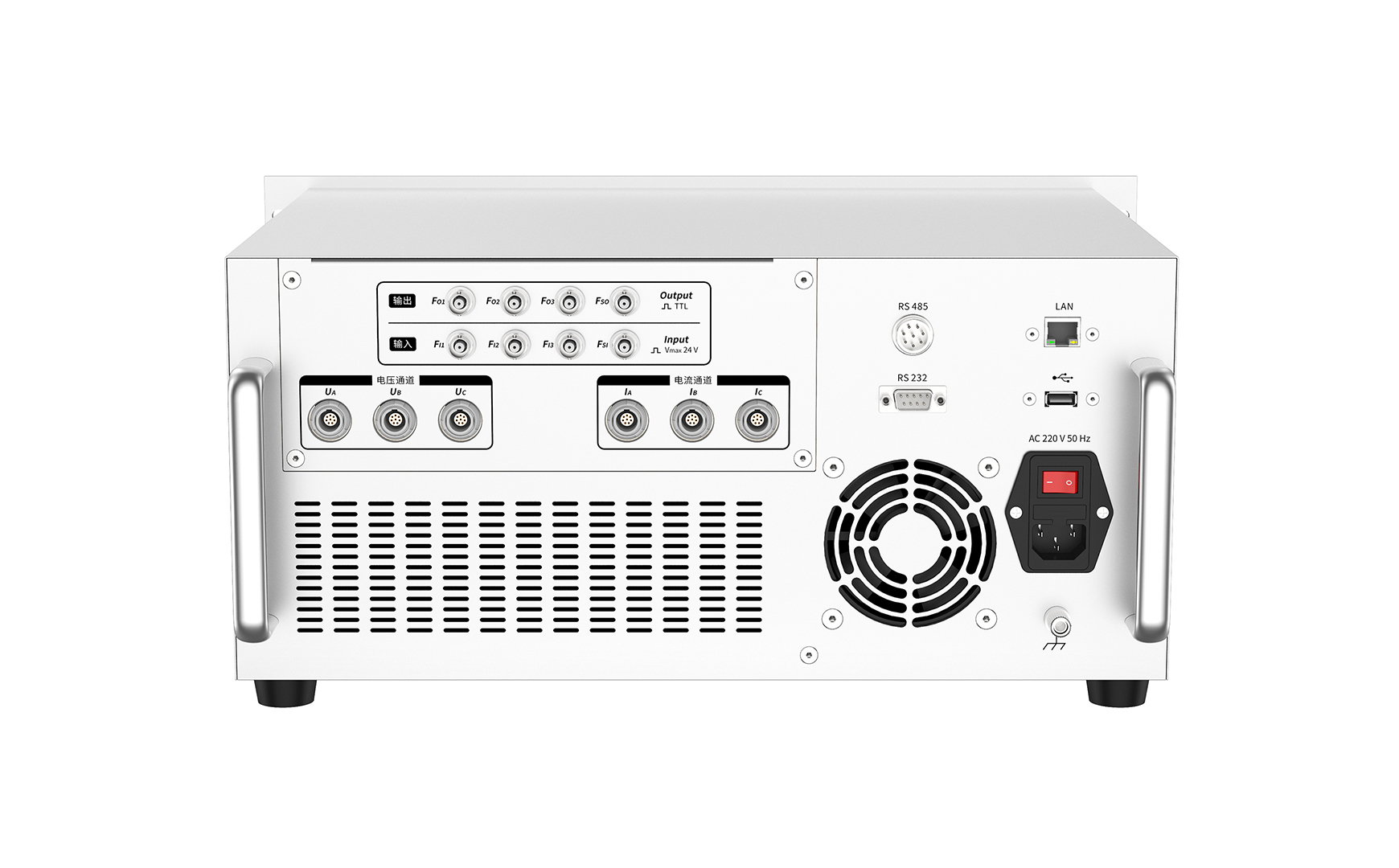

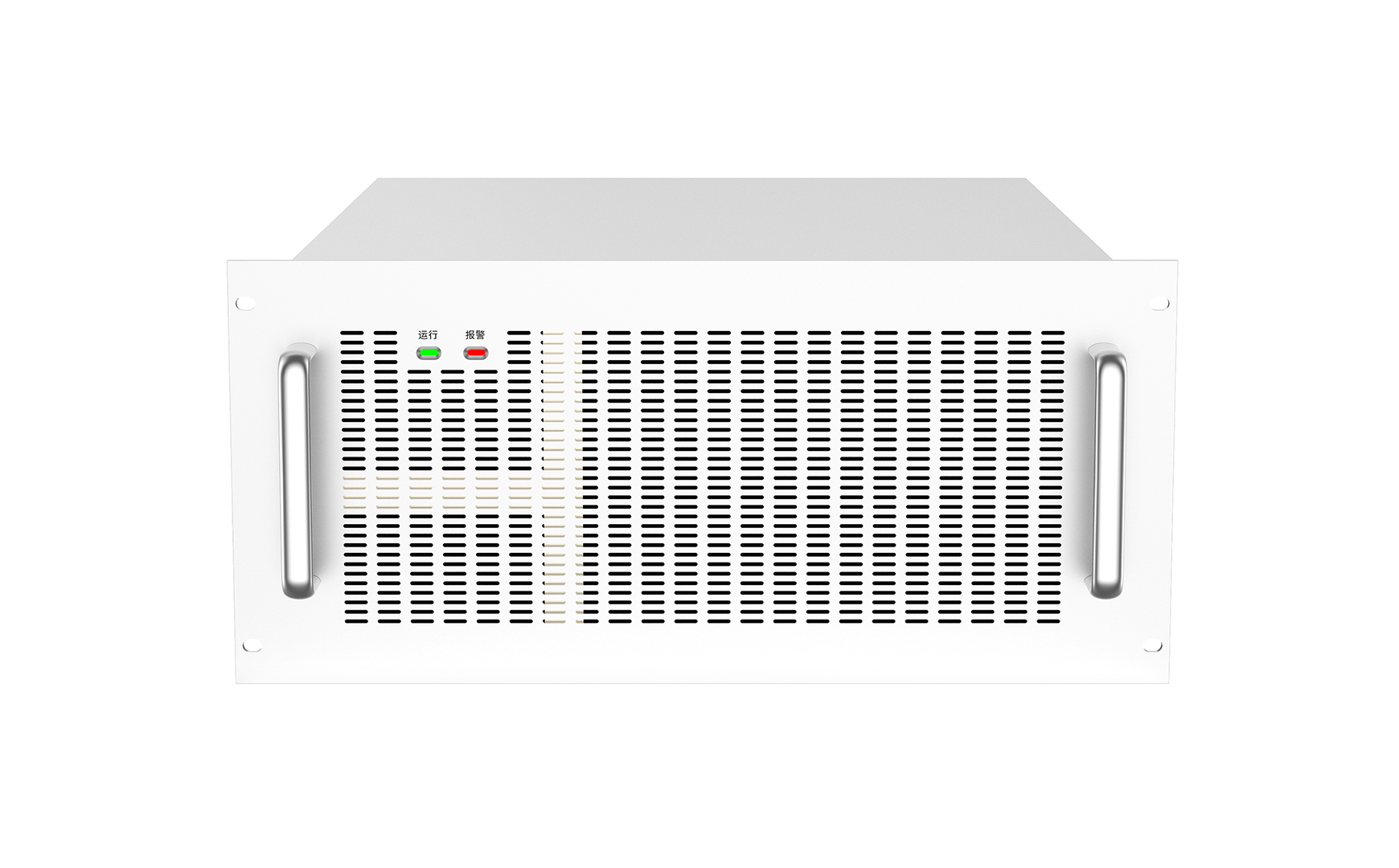

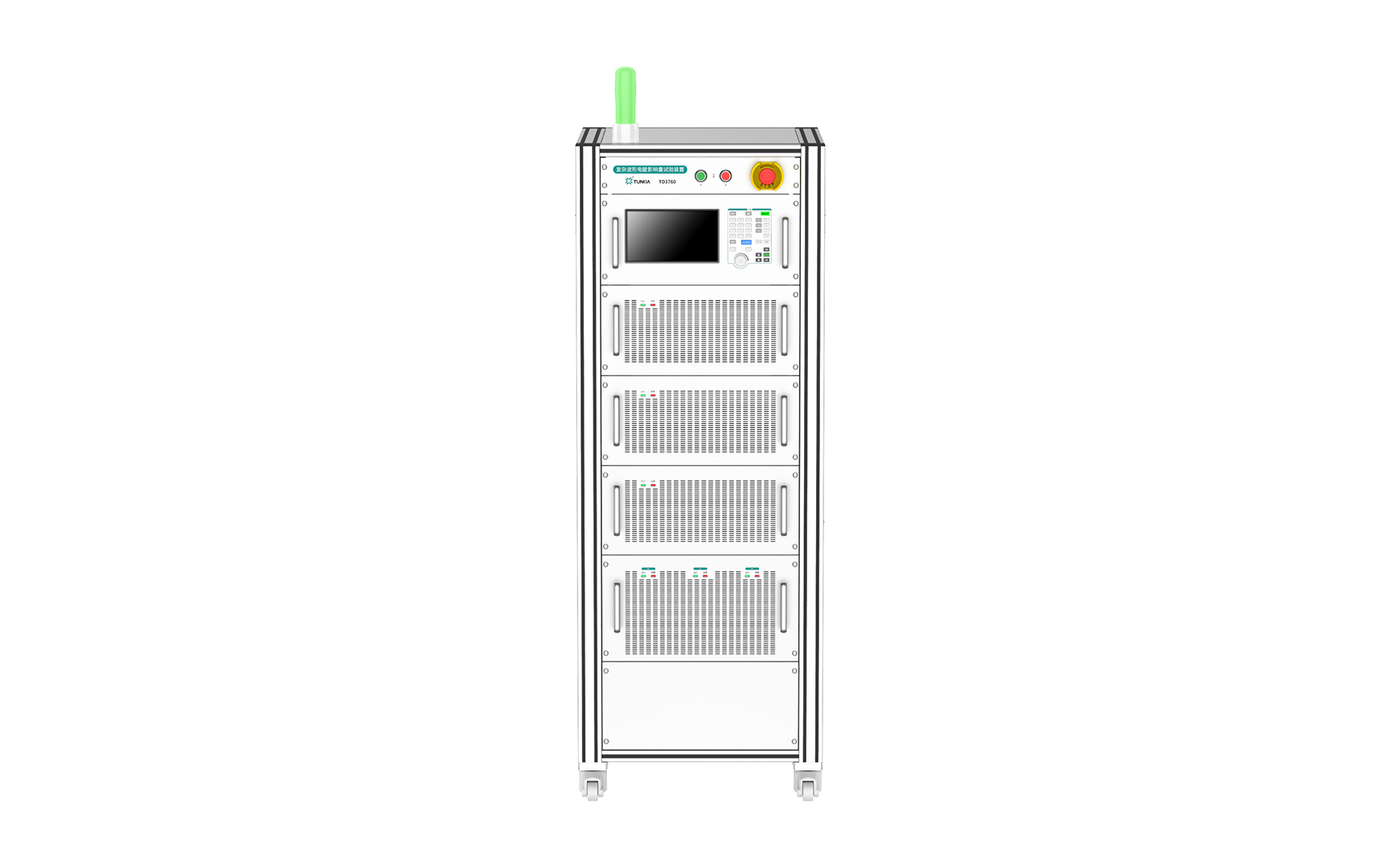

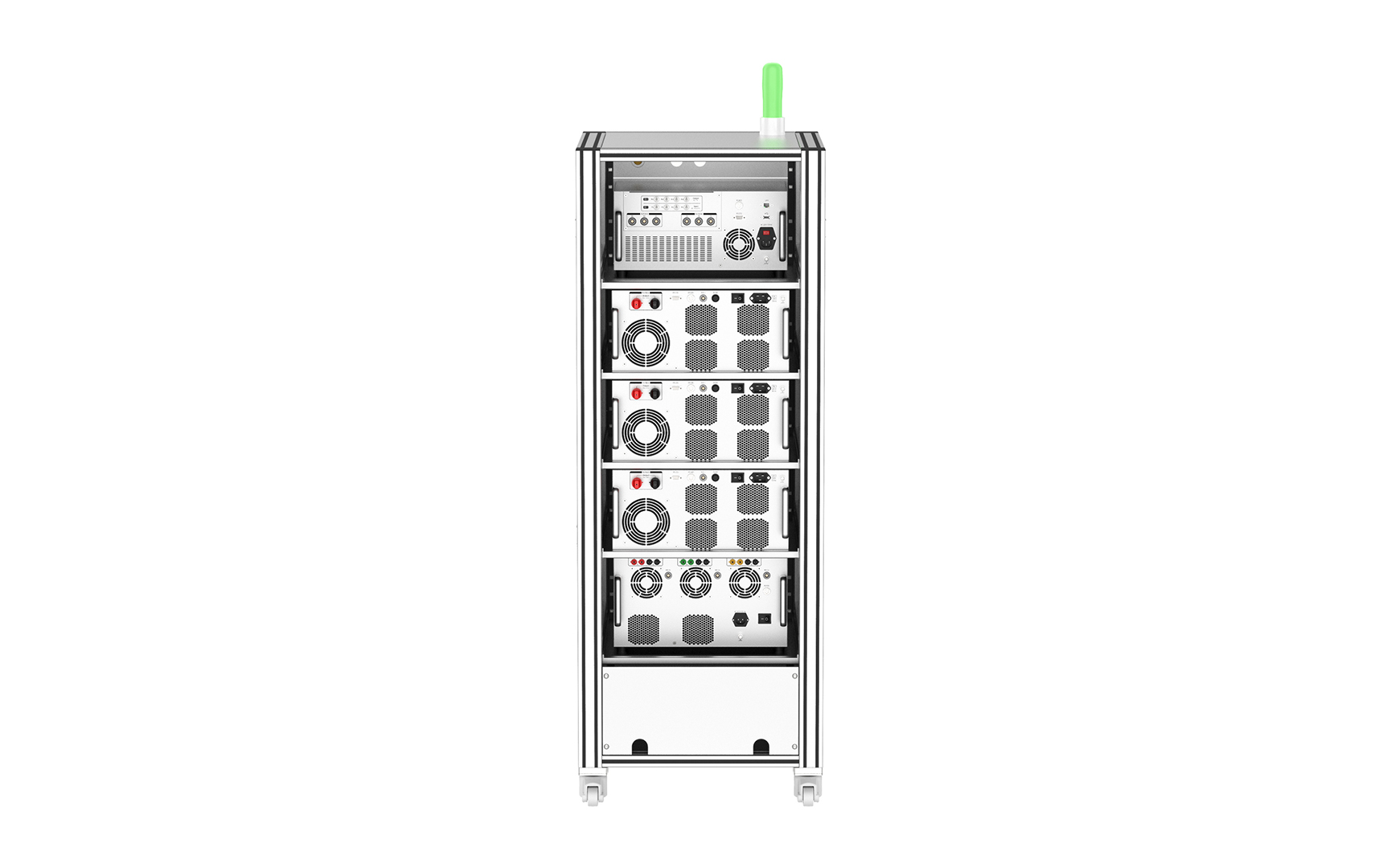

TD3760

复杂波形电流影响量试验装置

TD3760是专用于新型交流电能表进行复杂波形电流影响量试验的交流电能装置,满足OIML R46指令、GB/T 17215.211新国标、JJF1245-2019型评大纲和国网20表技术规范中相关电流影响量试验要求。
产品特征

 电流输出:交流电流全波有效值20 mA~120A,半波电流峰值20mApk~120Apk,最高可满足Imax为100A的智能电表的复杂波形电流影响量试验要求,且在满负荷条件下能保证量值输出的稳定。

 半波直接输出:进行直流偶次谐波试验时,装置可通过功率放大器直接输出最大峰值120Apk的半波电流,不再使用整流二极管传统方案,无需单独配备半波整流电路,避免了采用传统二极管整流电路带来的平衡阻抗匹配难的问题。

 谐波输出功能:第2~63次@ 50 Hz / 60 Hz,谐波含量及相位程控可调,是被检表进行复杂波形试验和高次谐波扫描试验的基础。

 电压和电流电路中的谐波影响试验:内置常用的方波,尖顶波,间谐波等方案,亦支持用户自定义其他复杂波形进行影响量试验。

 电流电路中的间谐波试验:电流回路可直接输出间谐波,完成间谐波影响试验。

 电流电路中的奇次谐波试验:电流回路可直接输出奇次谐波,完成奇次谐波影响试验。

 高次谐波试验:内置高次谐波试验方案,可自动将15fnom到40fnom扫频的信号叠加到电压和电流回路中,并读取每一谐波频率下的数据,以测量高次谐波引起的误差偏移。

 负载电流快速改变试验:可设置 ton 和toff的持续时间,单次试验总持续时间等。关断和接通的切换在一个标称频率周期内完成,电流在过零点完成开关切换,单次试验可重复 4 小时以上。

 通讯方式:可通过485通讯端口与被检表通讯,支持698和645协议。

 多表位检定台:可选3/6/12表位,台上配有电量输出、电能脉冲、通讯等接口。

 专用检定软件:支持被检表的半自动或全自动校准,支持数据管理及证书导出,软件具有单点多次测试功能,测试间隔可设置,并自动绘制误差曲线图。
