TY2200

表磁分布自动测试系统

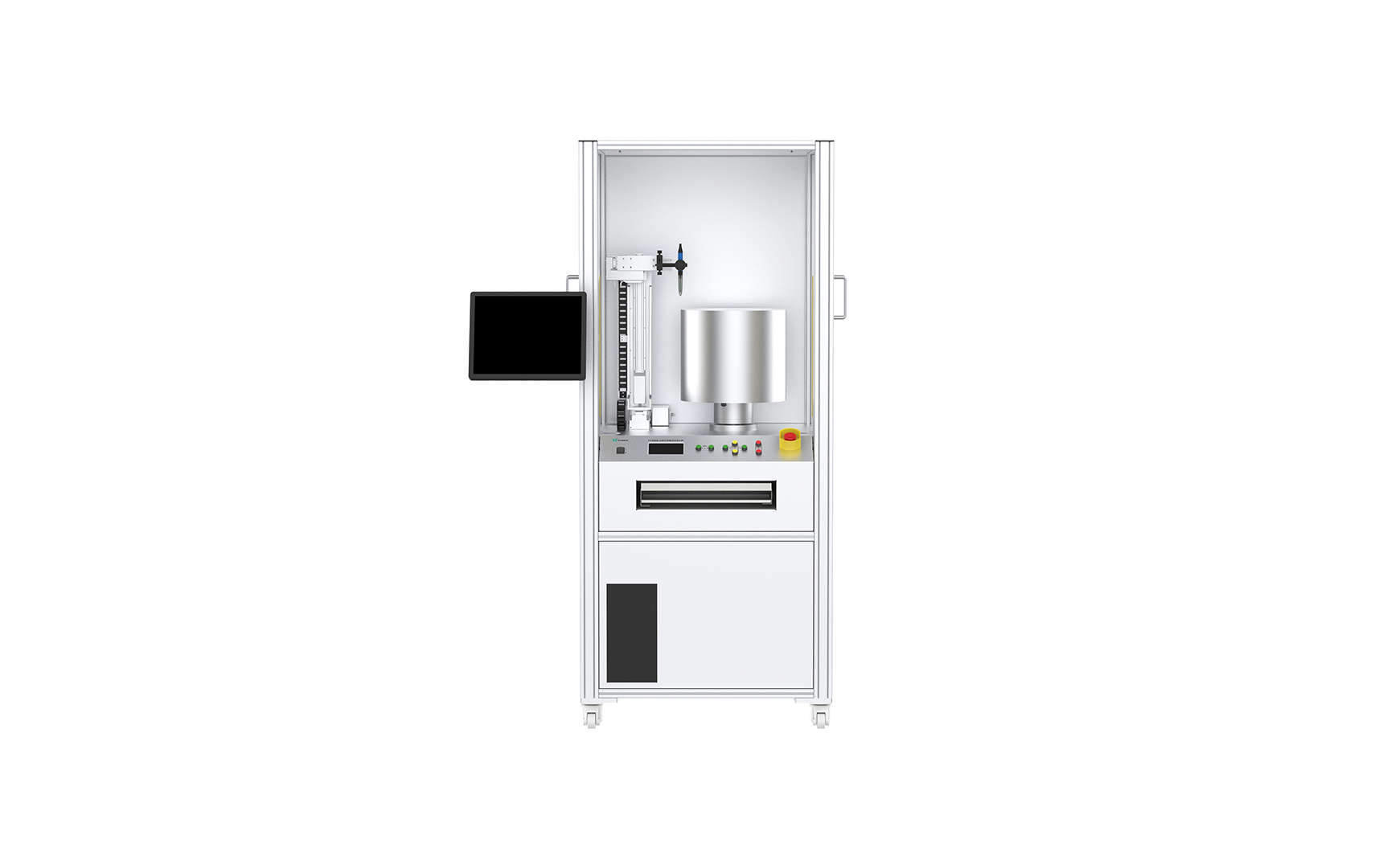

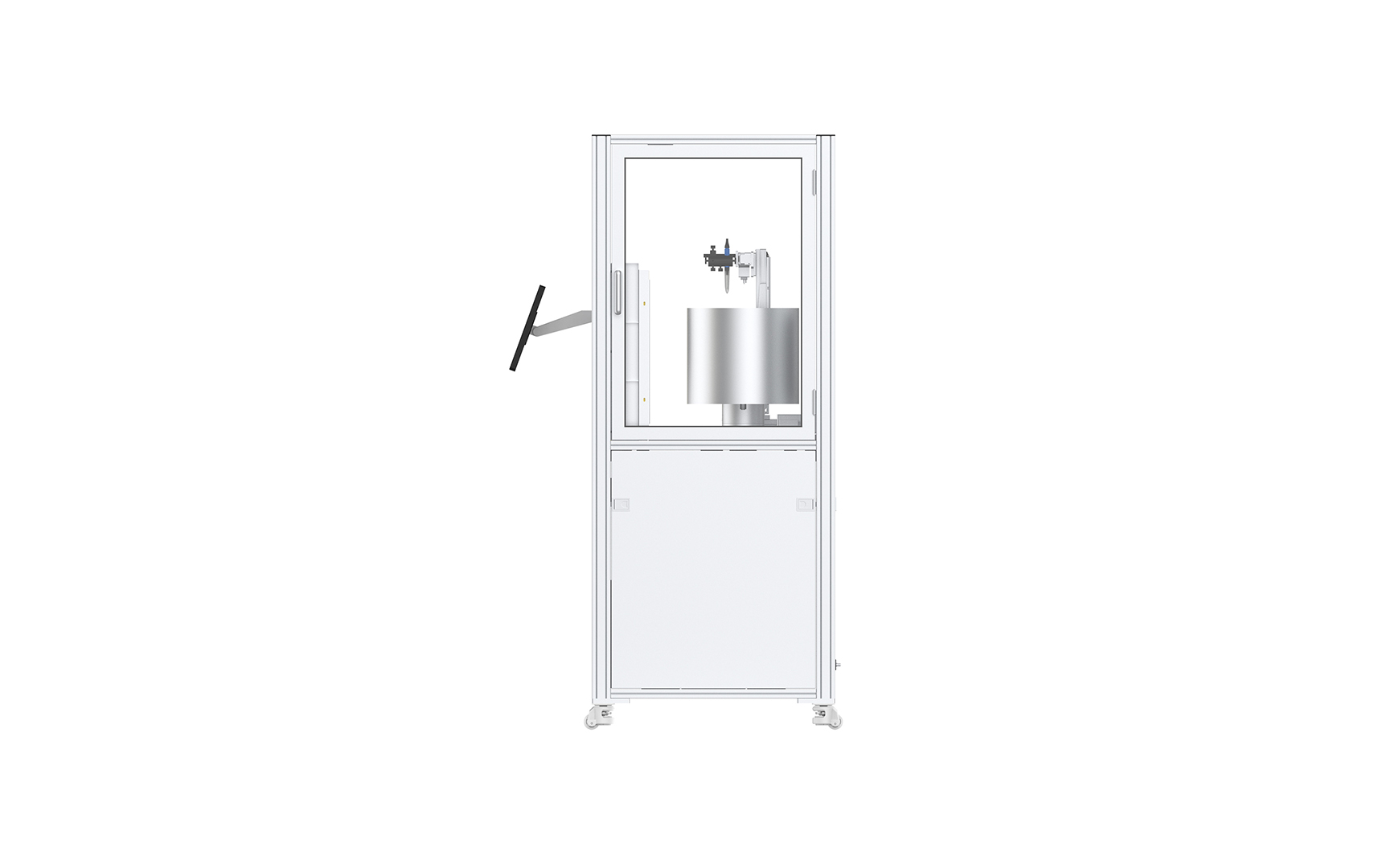

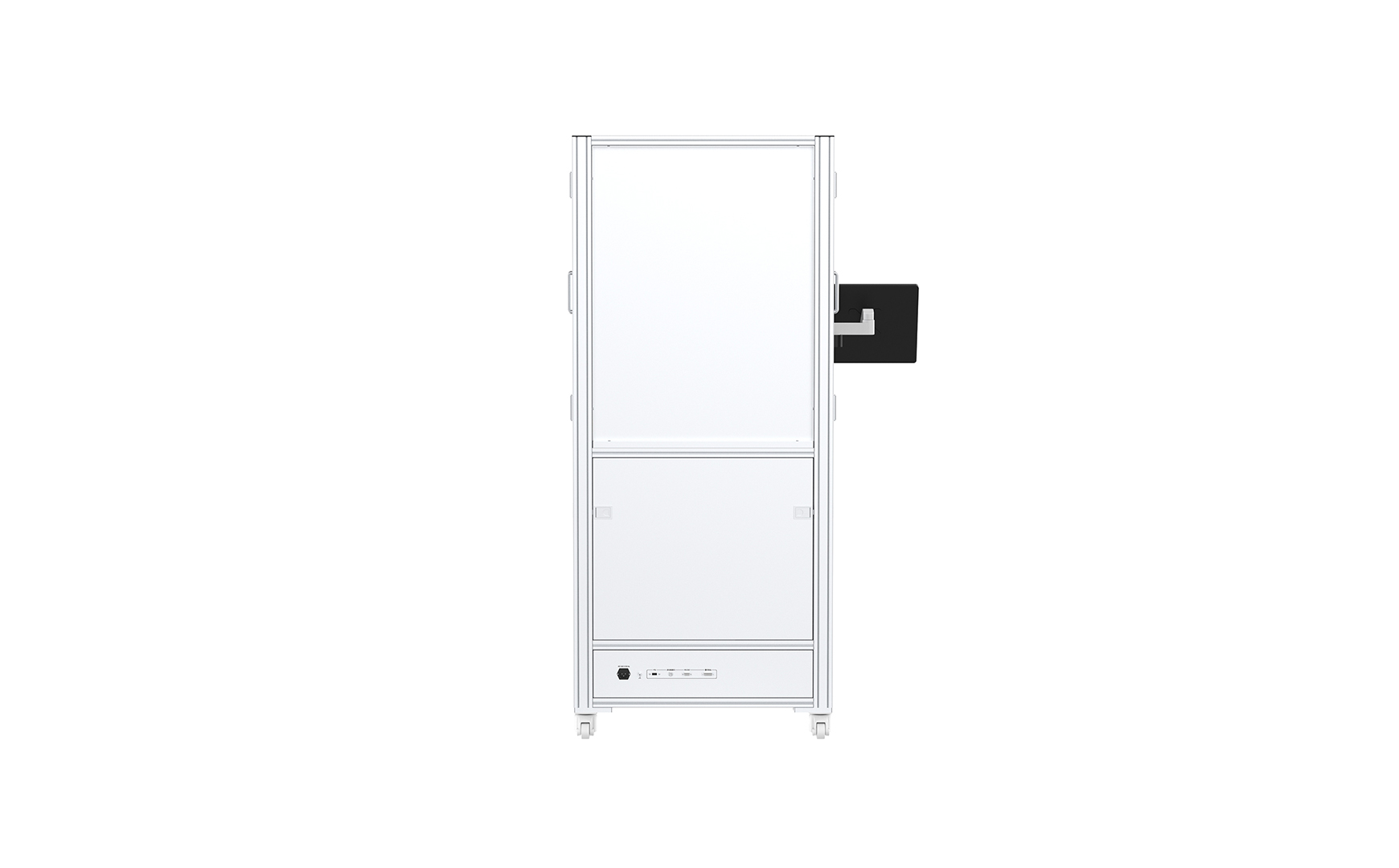

TY2200是一款专用于自动测量磁性材料与电机转子表面磁场分布的系统,主要由测试平台(内置数字特斯拉计、探头定位装置、旋转卡盘、运动控制器)、计算机及软件等组成。具有设计先进、简单实用、操作方便等特点;可对样品的表面进行全自动三维扫描,并自动计算磁材的表磁分布、各极的磁参量、绘制表磁分布曲线。
产品特征

 数字特斯拉计:测量范围:0~2000 mT,最小分辨力:10 μT,测量不确定度达0.5%。

 霍尔探头:探头传感芯片由耐磨材料封装,材质有弹性不易折断。

 旋转测试平台:测试平台装有旋转卡盘,采用精密电机驱动,带动被测样品在W轴方向旋转。

 定位装置:由精密电机驱动,可软件带动霍尔探头实现精准移动。

 高负载能力:最大可检测50kg重的大型电机转子。

 运动控制:运动控制具有软件自动控制和按键手动控制二种模式。

 光栅报警:测试平台配置光栅报警系统,保证操作安全。

 气动卡盘(选件):可程控,便于快速装夹待测样品。

 扫描枪(选配件):可通过扫描样品上的二维码快速输入样品信息。
