TD3650

三相电能表综合检测装置

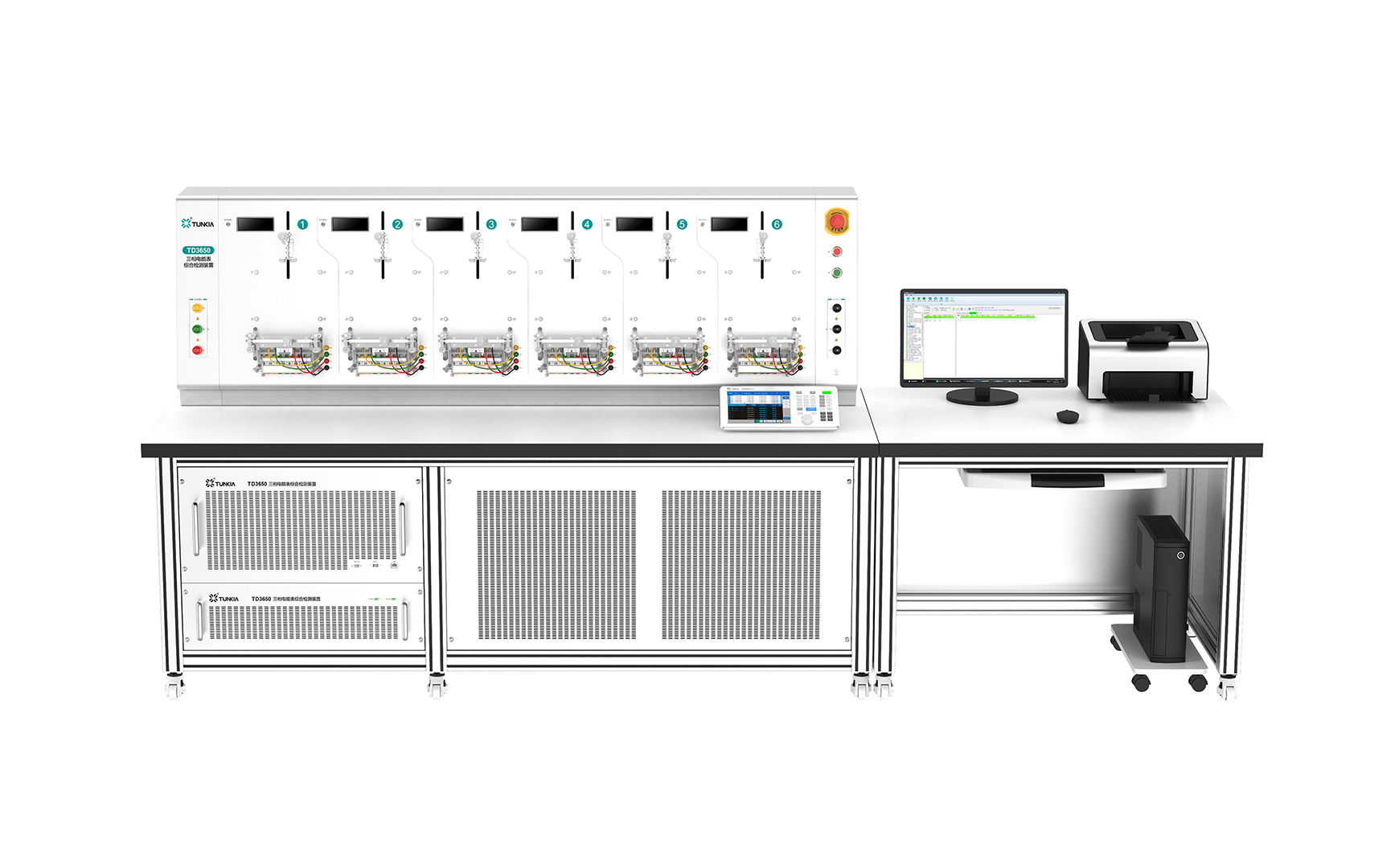

TD3650是专用于检测满足OIML R46指令、GB/T 17215.211新国标、JJF 1245- 2019型评大纲、国网南网新版智能电表技术规范要求的新型三相电能表综合检测装置。主要由三相精密标准功率源、多表位检定台、测控台、计算机(选件)及专用软件等组成,具有0.02级、0.05级二种规格可选。支持全自动同时检定 3~16 块具有相同电压/电流量程、不同电表常数的三相电子式电能表、智能电表和物联表等。
产品特征

 最大输出能力:576 V / 120 A,基波频率45 Hz ~ 100 Hz。

 最小电流输出:低至0.2 mA,满足Imax为1.2 A的D / E级电能表起动试验的要求。

 三相电量调节:电压和电流输出支持三相统调和分相调节,方便用户进行相关试验;电压和电流输出全自动量程切换,并支持自动负载匹配。

 多功能电能测量:具有正向、反向有功电能,无功电能等多种电能计量方法。

 谐波输出功能:第2~63次@ 50 Hz / 60 Hz,谐波含量及相位程控可调,是被检表进行高次谐波扫描试验和复杂波形试验的基础。

 高次谐波试验:内置高次谐波试验方案,可自动将15fnom到40fnom扫频的信号叠加到电压和电流回路中,并读取每一谐波频率的数据,以测量高次谐波引起的误差偏移。

 复杂波形试验:内置常用的方波,尖顶波,次谐波和奇次谐波等方案,亦支持用户自定义其他复杂波形进行影响量试验。

 直流/偶次谐波试验:配有TD3410半波整流波形试验盒,以完成直流/偶次谐波试验。

 日计时误差测试:内置标准时钟测试仪,日计时误差限为±0.05 s/d。

 自动巡检:支持自动巡检,自动短接未挂表表位。

 压接接线:配置专用压表架,可满足国网及南网外型的安装式表,方便快速检表;对于非国网南网外型的电能表可通过调整压表架接线柱或手动接线完成检测。

 通讯方式:可通过485通讯端口与被检表通讯,支持698和645协议。

 电能脉冲:具备电脉冲和光脉冲采样端口。

 管理平台接口:可满足国网、南网计量生产管理平台接口要求,按接口规范上传检测数据。

 多表位检定台:可选3/6/12/16表位,台上配有电量输出、电能脉冲、通讯等接口。

 移动式测控台:可通过其液晶触摸屏观察或控制量值输出,方便用户手动检表。

 专用检定软件:支持被检表的半自动或全自动校准,支持数据管理及证书导出,软件具有单点多次测试功能,测试间隔可设置,并自动绘制误差曲线图。

 断点再续功能:装置断电、重启后,软件支持从当前误差点进行检测。

 可靠性高:输出通道具有良好的电气保护,支持故障定位判别、恢复,可维护性好。
