TY2500

多探头表磁分布测试系统

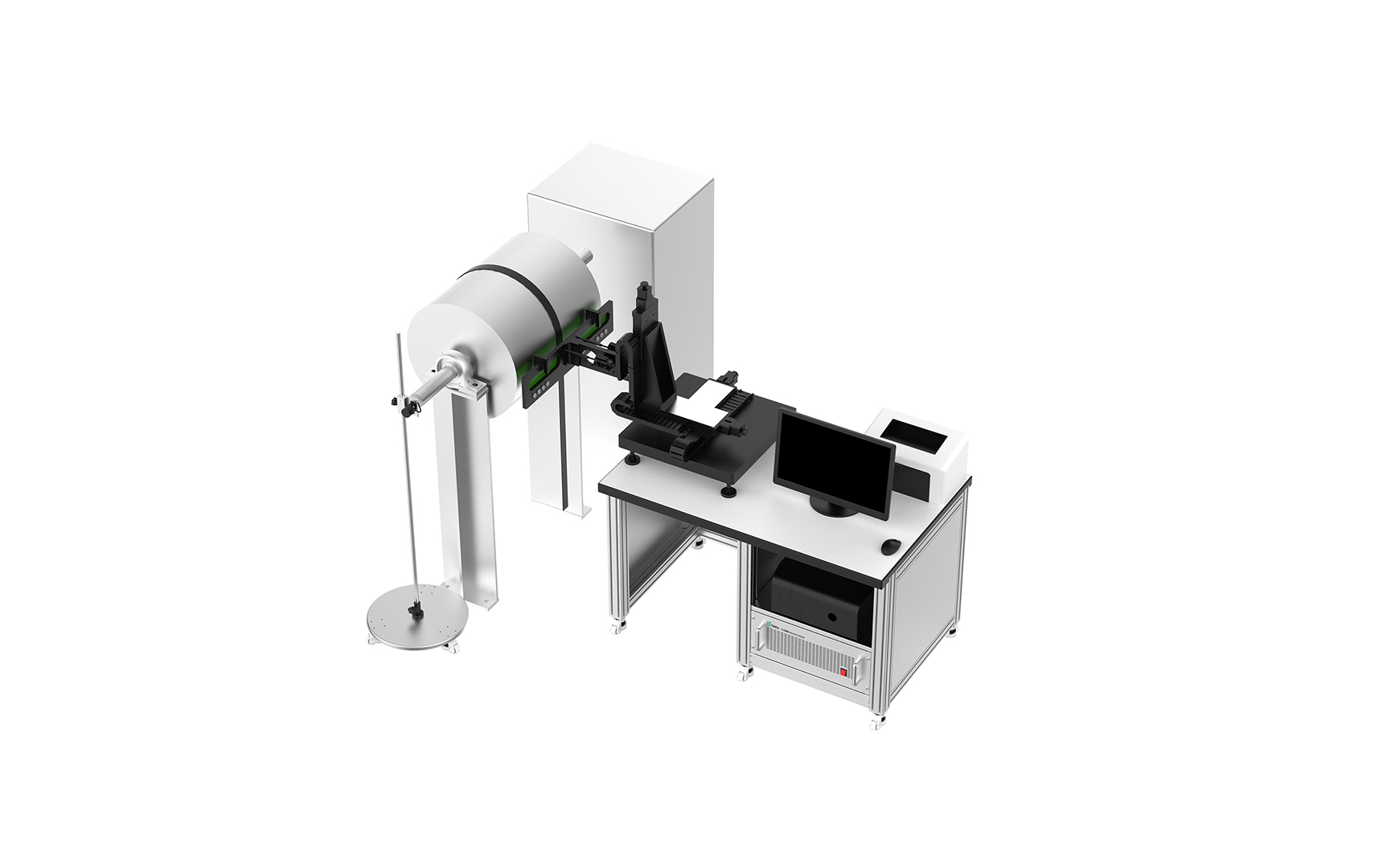

TY2500多探头表磁分布测试系统适用于测量风力发电系统中永磁转子的表面磁性分布。该系统采用48路霍尔探头同时采样,通过水平移动和垂直移动来控制探头与转子之间感应距离,变频调速器带动转子转动来扫描转子表面磁性。PC机同步绘制表面磁场分布2D图。测试完成后,并能输出3D图。计算机可显示、打印、存储测量数据、曲线、磁场分布图及测试报告等。
产品特征

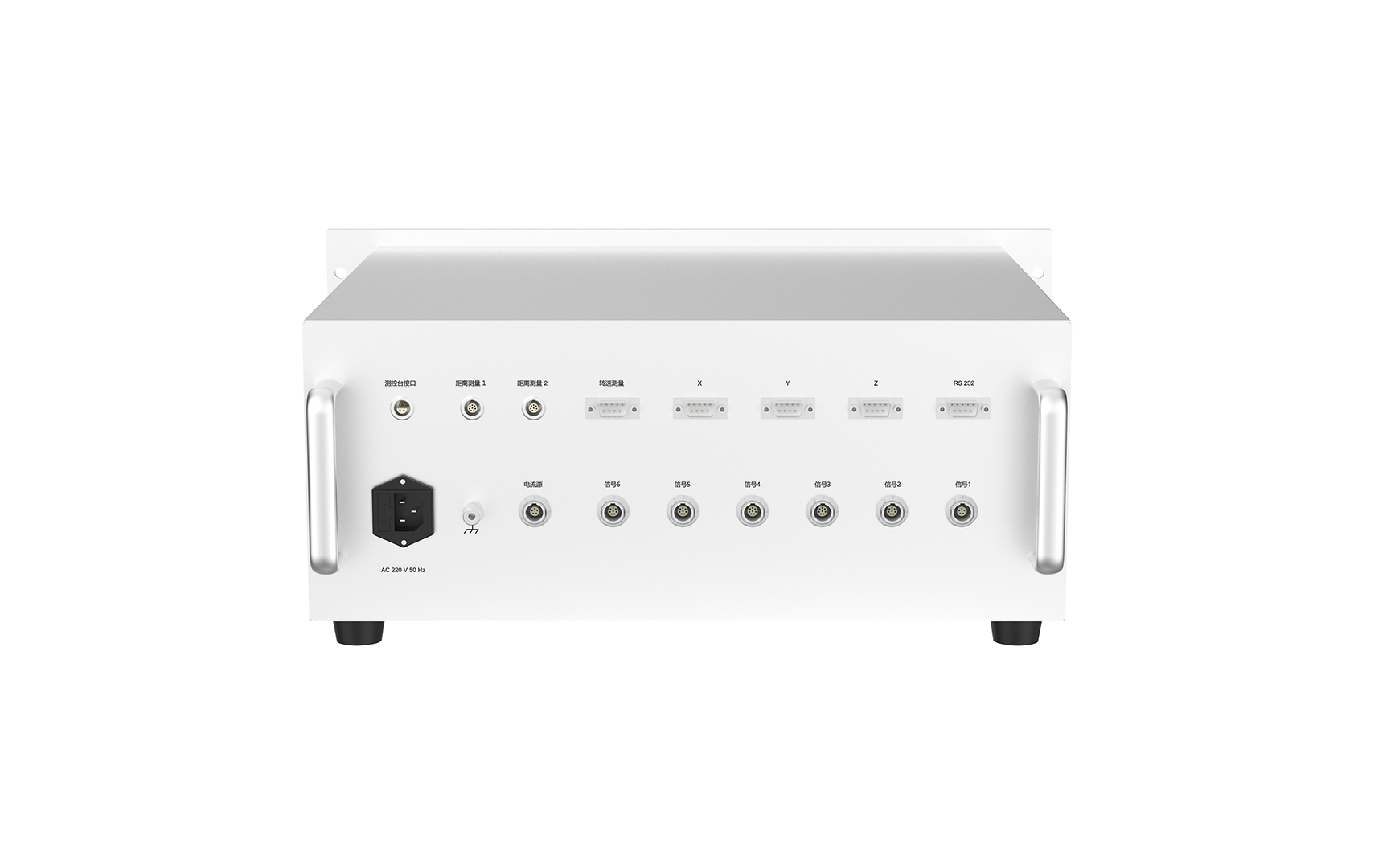

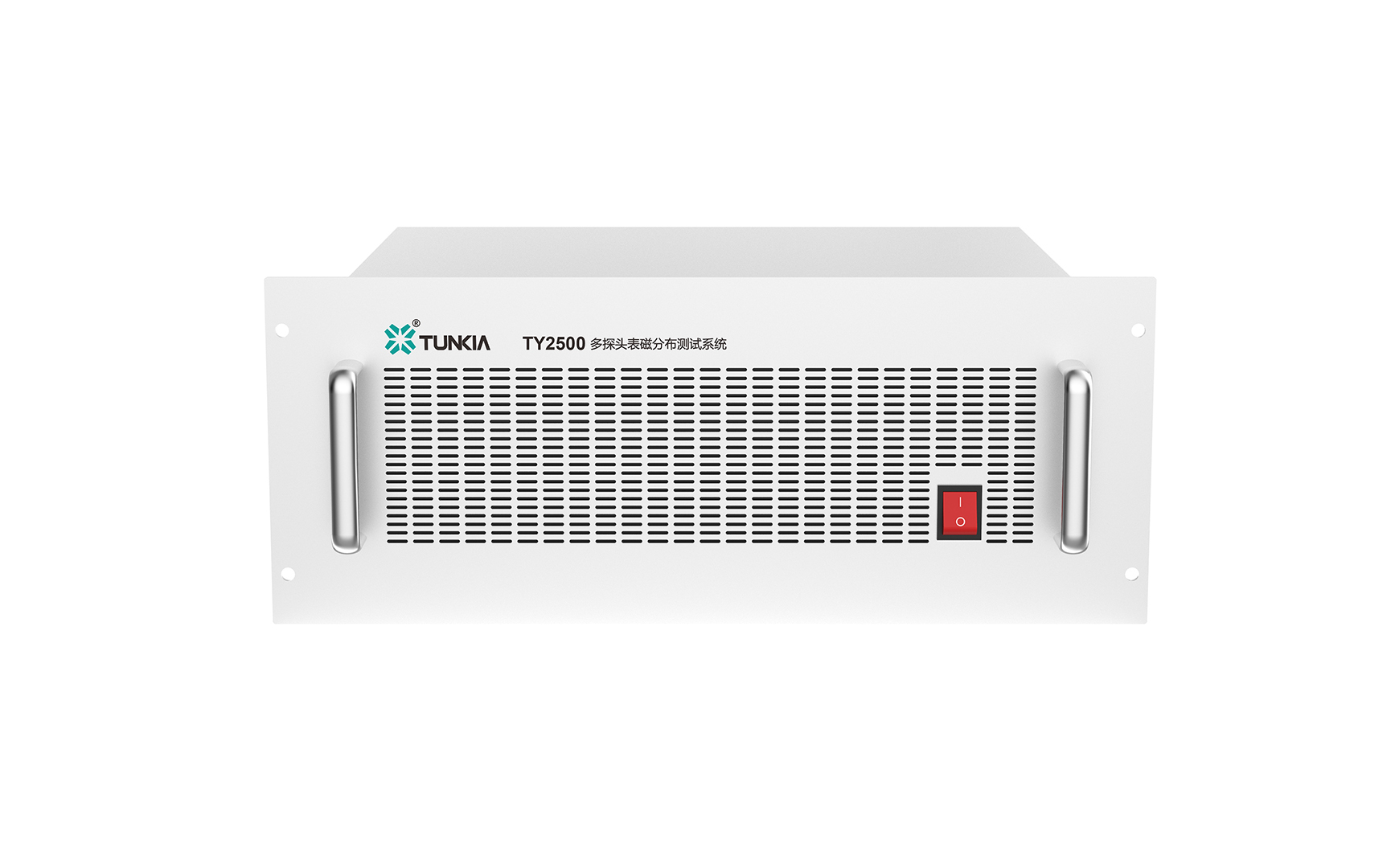

●  测试主机集成了48路高斯计,测量范围:0~2000 mT,最小分辨力:0.1 mT,测量不确定度达0.5%。

●  霍尔探头集成板集成了48路霍尔探头,进行磁场测量,单路采样速度达100点/s。

●  霍尔探头的传感芯片由耐磨材料封装,材质有弹性不易折断

●  多探头测试平台以大理石平台为基板,各轴采用进口步进电机,并带有限位保护,导轨采用铝制不导磁材料精加工而成,测试过程中调整位置精准,操作方便。

●  电机控制装置可通过步进电机控制霍尔探头集成板在Y轴和Z轴移动,以进行微调,寻找最佳的测试点。

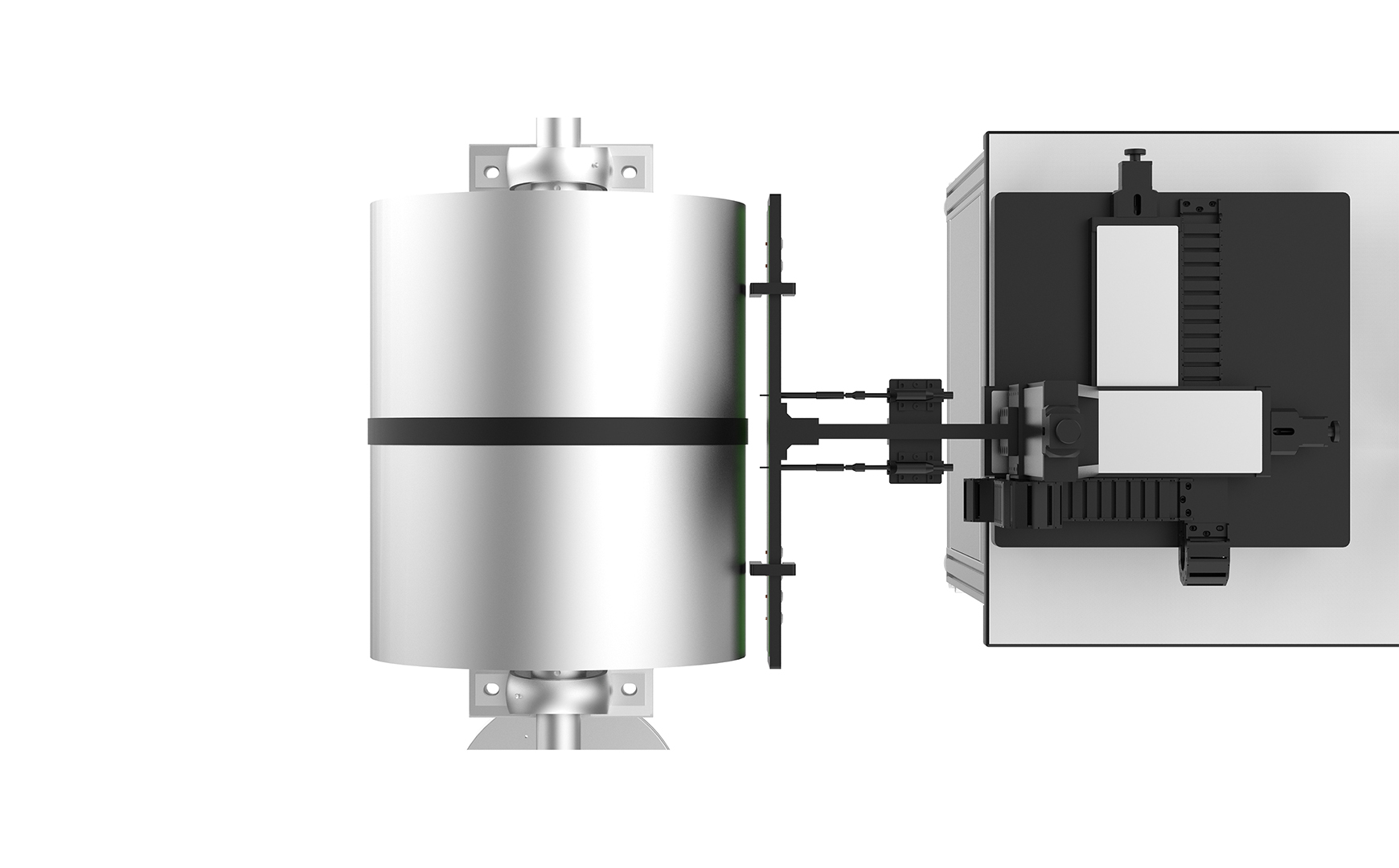

●  霍尔探头集成板的二端各装有一个激光测距仪(测距仪的间距可调,以适应不同的被测样品尺寸),以测试霍尔探头集成板与被测电机转子之间的距离,通过二个测距仪确定霍尔探头集成板与被测转子保持平行。

●  所有设备均放置于可移动式检测台上,检测台四脚配有滚轮,并可通过锚栓固定,方便操作员推动平台以确定测试工位。
