充电设施检测综合解决方案

近年来,我国的电动汽车产业呈现蓬勃发展的态势,与之配套的电动汽车充电桩也纳入了新基建,成为国家基础设施建设的重点之一。



天恒测控在充电桩设施计量检测领域布局研究多年,目前已经形成了涵盖全性能检测、车载式移动检测、现场检测及基于数字计量的远程检测等多种方案,可实现180 kW及以下功率非车载充电机和16 A、32 A、63 A交流充电桩的多场景检测,检测项目包括能源局标准、国网和南网企标、检定规程等规定的型式评价、现场验收及运行阶段检测、计量检定等项目。



检测方案针对电力、计量和第三方检测等不同行业需求,采用模块化软件设计,可一键自动化测试,并自动导出测试报告;系统电压/电流测量最佳年不确定度达0.02级,功率/电能最佳年不确定度达0.05级,可保证系统宽动态范围测试点的数据准确度;同时,系统各测试单元可以单独或整体送检,具备有效期内合格的检定/校准证书,保证系统计量的可溯源性。



全性能检测方案

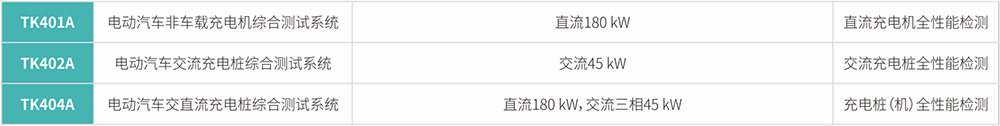

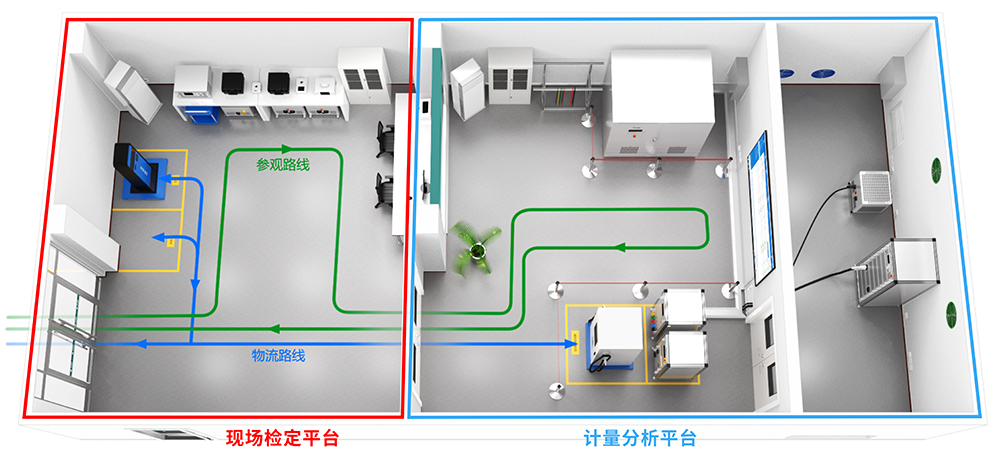

 全性能实验室由计量分析平台和现场检定平台两大版块组成







天恒测控推出的全性能实验室能够满足能源局标准、检定规程及国网企标等规定的各项测试,完成型式试验、出厂检测及到货验收等检测环节。针对EMC、环境、机械防护等试验项目,我司亦可配合提供相关解决方案。

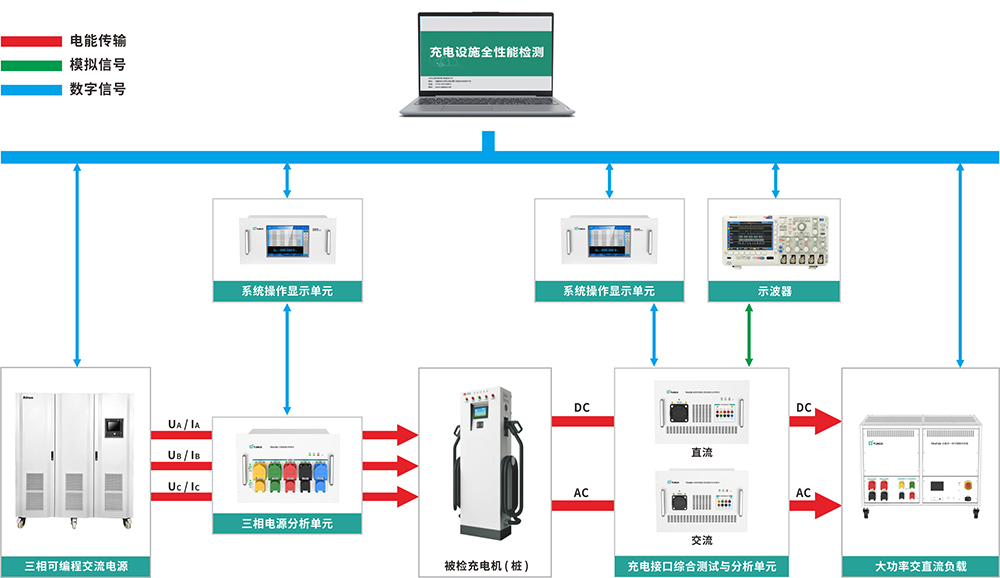

 充电桩(机)全性能检测方案应用示意图



本方案不仅功能强大,还具有检测高效、模块化设计、高精度等优势。

· 接线简单:用户只需将充电枪头插至检测测试柜接口,整个测试过程无需打开充电桩。

· 自动化:配置自动化软件,用户只需进行信息输入并选择实验项目,测试过程数据自动化采集和展示。

· 模块化:负载及各单元可灵活配置、并支持模块化扩容,以满足不同功率充电桩检测需求;软件部分可针对型式评价、到货抽查、到货全检等应用场景进行模块化设计。

· 高精度:系统电压/电流最佳年不确定度达0.02%,功率/电能最佳不确定度达0.05%,除常规型式评价等项目外,另可完成JJG 1148和JJG 1149规定的计量检定项目,无需额外购置专用计量检定设备,减少初始投资成本。



车载式移动检测方案

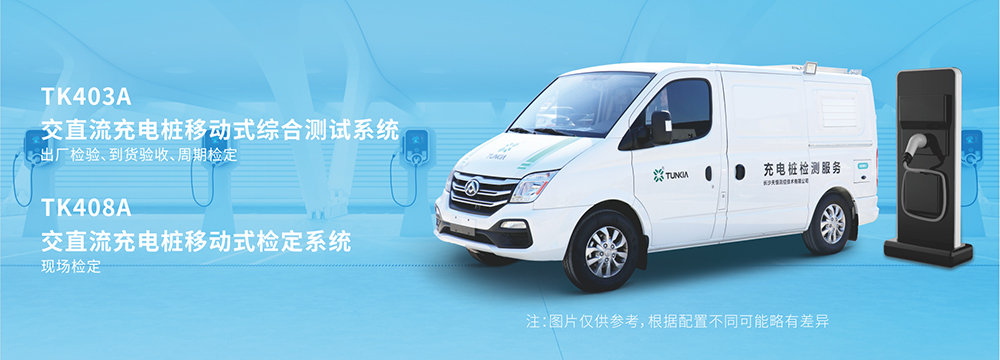

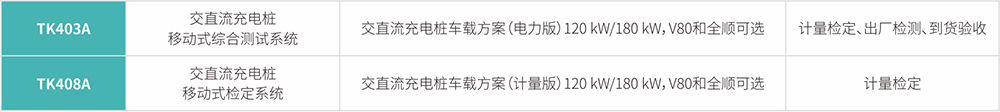

车载式检测方案



实验室检测方案受被检桩搬运困难、组装繁琐、测试时间长等因素制约,检测效率难以进一步提升。天恒测控车载移动式检测方案顺势而生,可完成包括国家标准、能源局标准、国网企标等标准规定的计量检定、通讯协议一致性测试、互操作性测试、功能性测试、安全测试、电气性能测试等试验项目。

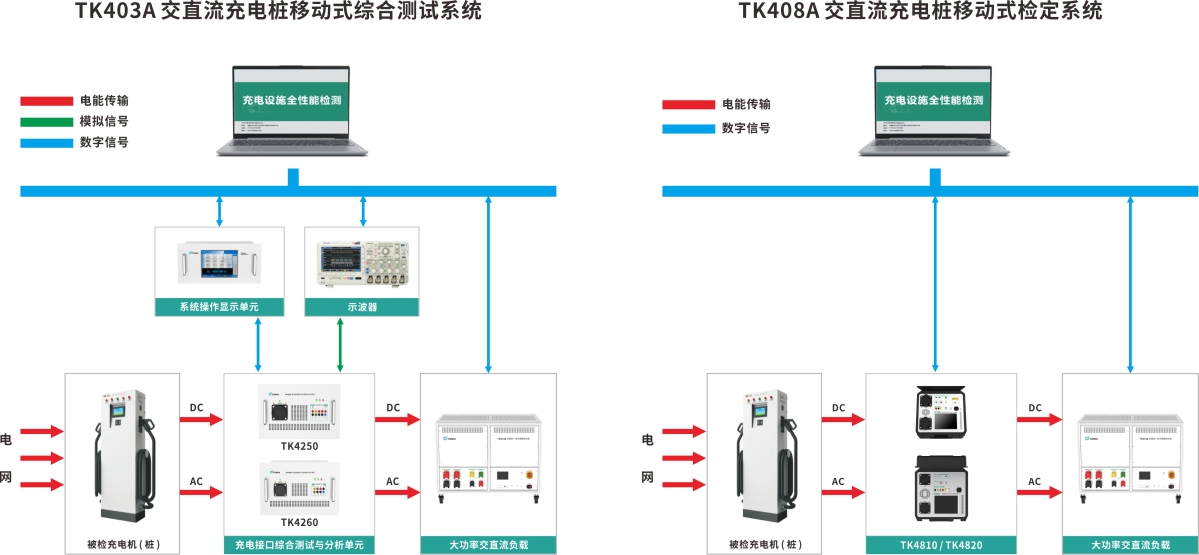

充电桩(机)全性能检测方案应用示意图

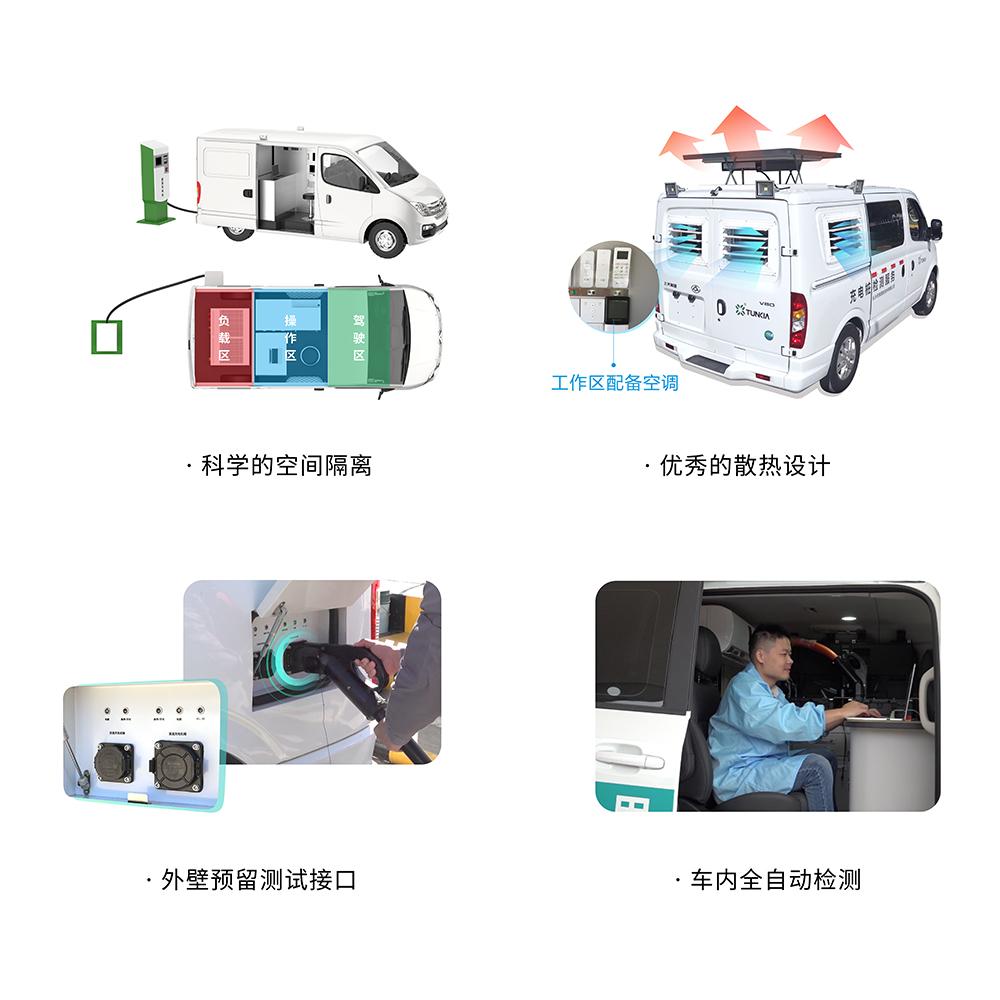

 天恒测控的车载式检测方案性能优越,同时集合多项人性化设计,是充电桩/机移动式检测的舒心之选:

· 外壁测试接口支持一插即用,操作便捷。

· 科学的空间隔离和先进的散热设计帮助用户远离负载发热、工作噪音的困扰。

· 特别配备加强减震器,避免机柜倾倒晃动,保护检测人员安全。

· 配备20 kW·h备用电源,保障系统在车辆熄火时也能正常工作。



现场检测方案

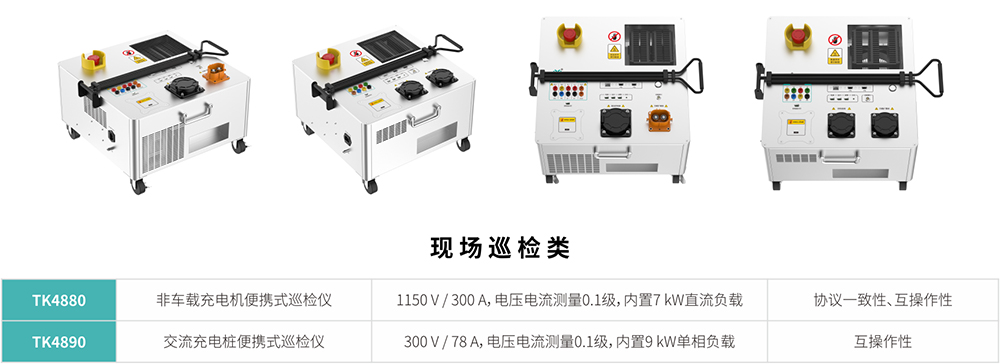

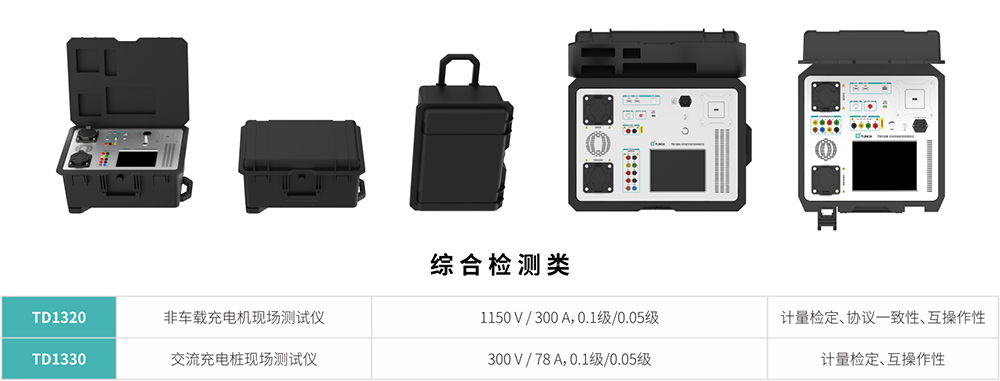

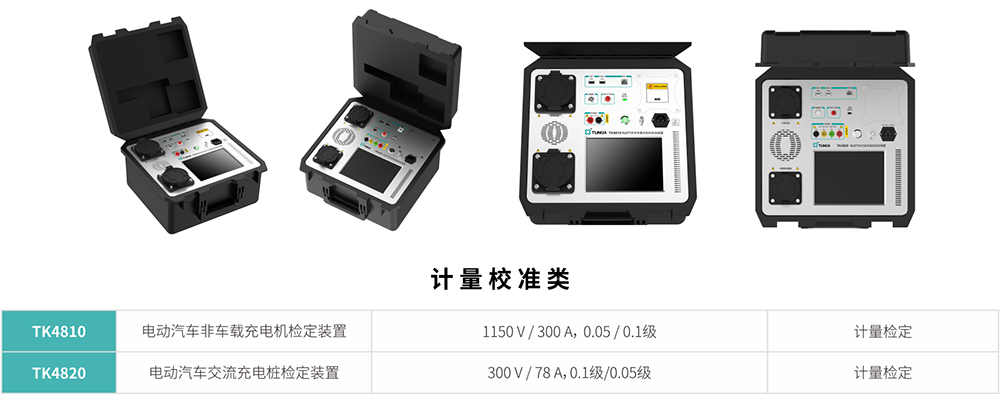

根据充电设施检定规程中不同现场检测场景的需求,天恒测控设计生产了综合类测试仪、计量校准类检定装置和便携式现场巡检仪。






远程检测方案

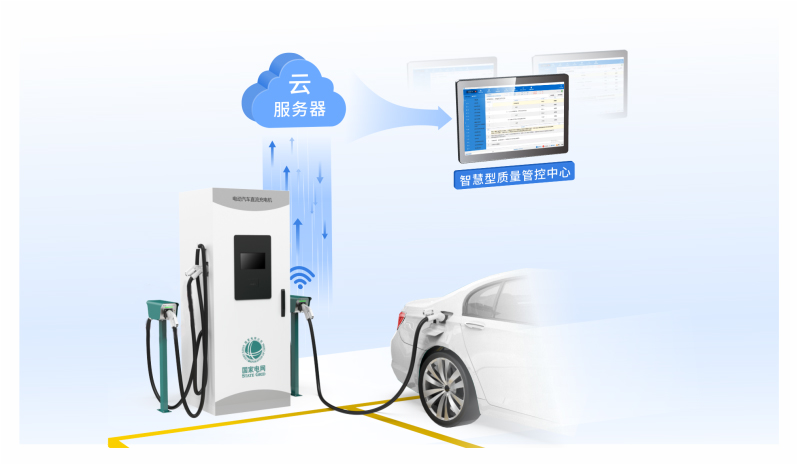

在数字化浪潮发展的今天,智慧计量已然成为未来新型计量的发展趋势。天恒测控结合无线通讯、物联、大数据等技术,推出了充电桩远程快速计量方案。



该方案采用衔接式电能比较仪作为标准器,设备精巧、智能,可在电动汽车充电过程中实时进行电能计量,无需人员值守。通过4G、蓝牙或WIFI网络连接设备,还可实现参数设置、数据传输与计量检定,并配备了远程校准云平台,通过远程通讯实时接收检测数据,进行测量数据实时显示与设计,完成计量检定。

车载式检测方案





 其他方案优势:

· 可靠性强:配备机械锁接口,防盗防丢,高强度外壳实现防雷、防水、防尘、防ESD,确保现场检测安全可靠。

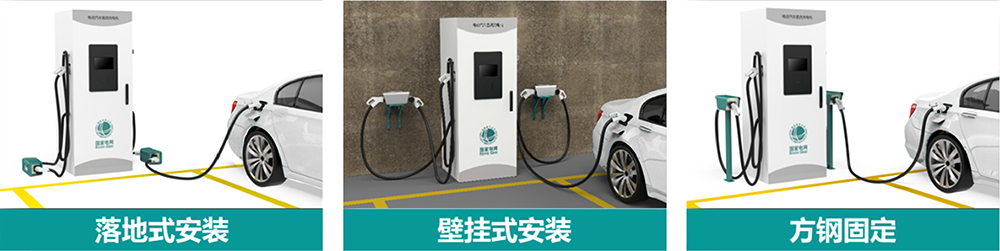

· 安装方式多样:可选择落地式安装、壁挂式安装、方钢基座固定等方式。

· 轻巧便携:体积小巧,重量小于6公斤,便于一次携带多只。

· 供电可靠:内置锂电池供电,确保仪器供电稳定,保障实时通讯。





充电桩(机)测试仪溯源

高精度的溯源设备是充电桩(机)测试仪精度最可靠的保障。天恒测控拥有全面的电学计量体系,参考级设备(0.01级及以上)在国内市场占有率超过了百分之八十。

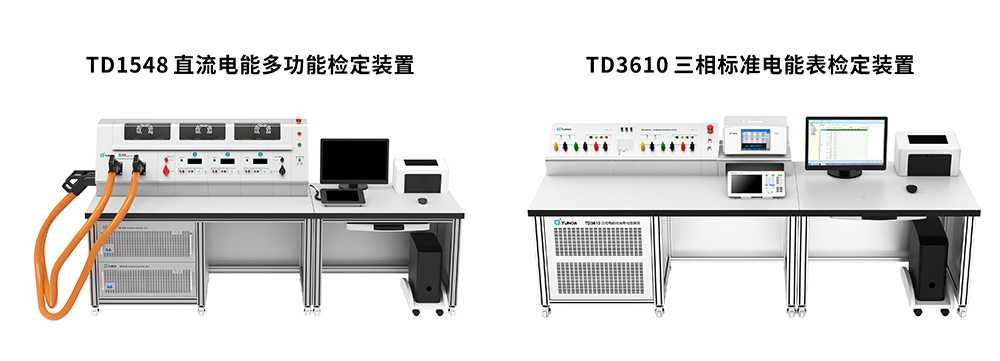

天恒测控设计生产的TD1548 直流电能多功能检定装置和TD3610 三相标准电能表检定装置,具有宽量限、高精度、高稳定性、多功能、负载能力优异等特点,还配备了专用的充电枪接口,简化实验接线操作。除了检定充电桩(机)测试仪,还具有检定电能表、电压表、电流表、功率表、分流器等多种用途。





相关产品
TD1320
非车载充电机现场测试仪
TK4850A
充电桩远程数字计量同步采集装置
TK4860A
交流充电桩检定装置
TK403A
交直流充电桩移动式综合测试系统
TK404A
交直流充电桩综合测试系统
