TD3715

直流电能表恒定磁场试验装置

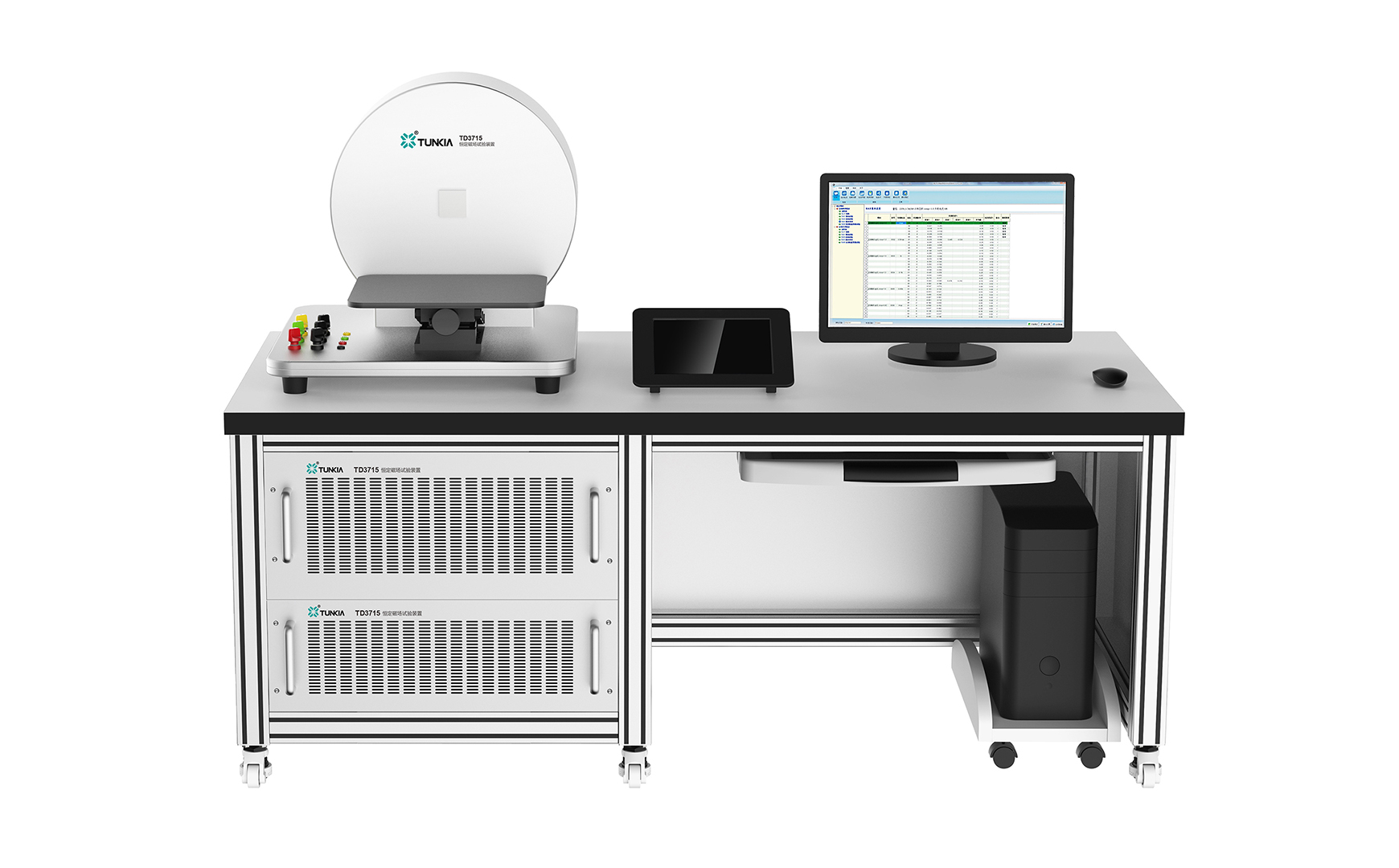

TD3715是一套专用于检测直流磁场对电能表影响的装置,由精密直流励磁电流源、直流磁场发生器、被检表平台、校准界面平台、计算机及全自动测试软件等组成。该装置可定量产生程控可调的直流磁场,配合电能表检定装置(选件),完成直流磁场对电能表误差的影响试验。该该装置符合GB/T 33708-2017和JJF 1779-2019中有关电能表外部恒定磁场影响试验的技术指标。
产品特征

 由精密直流源励磁,在磁场发生器中心点产生2 mT~300 mT可程控的直流磁场。

 系统内置了高精度特斯拉计作为磁场测量标准,测量不确定度可达 2.0%。

 磁场发生器所产生的磁场分布近似于50 mm × 50 mm的永磁体磁场。

 可对被检电能表的六个面分别进行检测,并给定被检表的电能误差。

 系统配备计算机测试软件,可自动调节磁场大小,并完成电能表磁场影响试验。

 软件具有完善的数据管理及备份功能,可输出证书、报告,支持自定义模板。
