TD3500

单相电能表检定装置

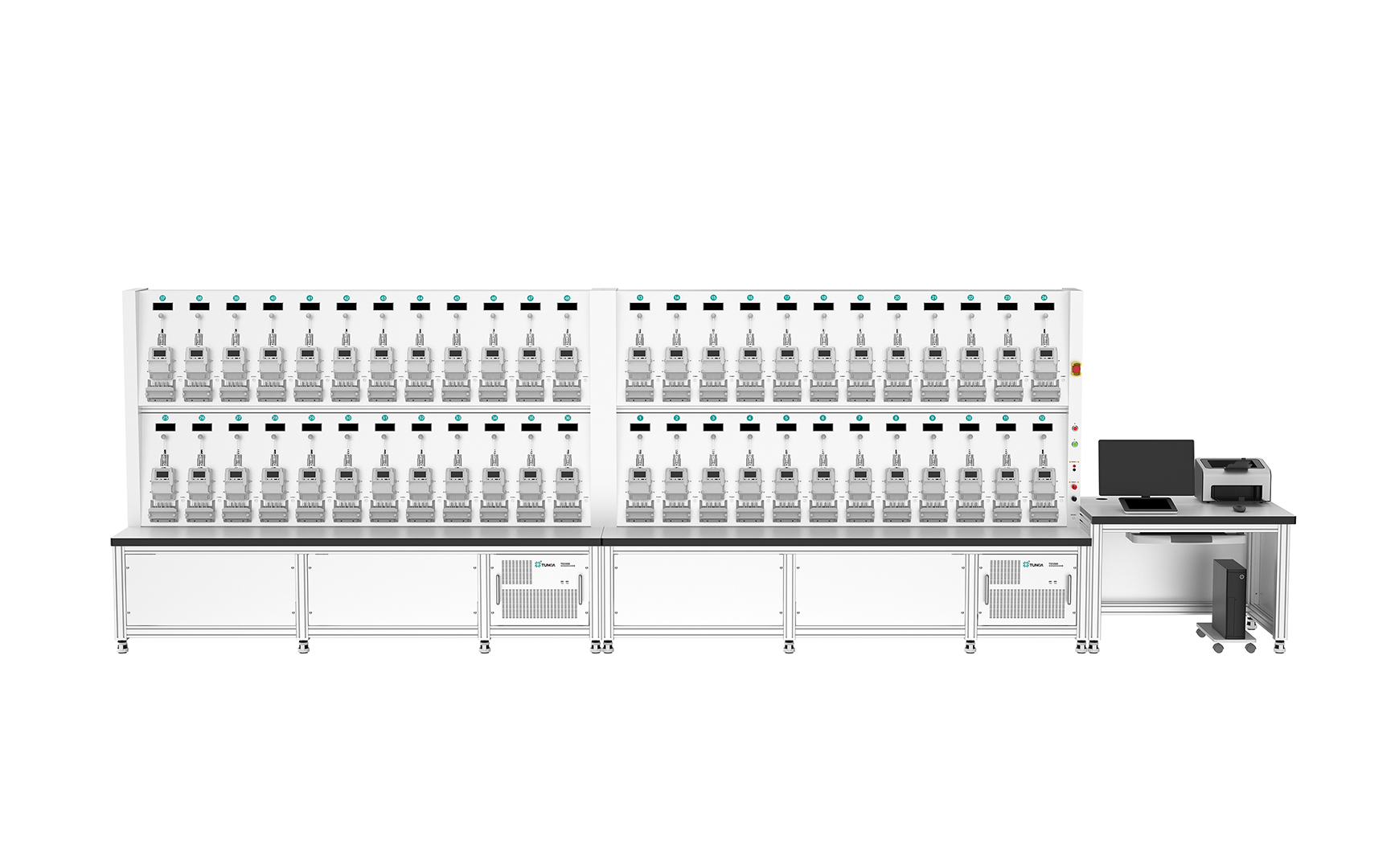

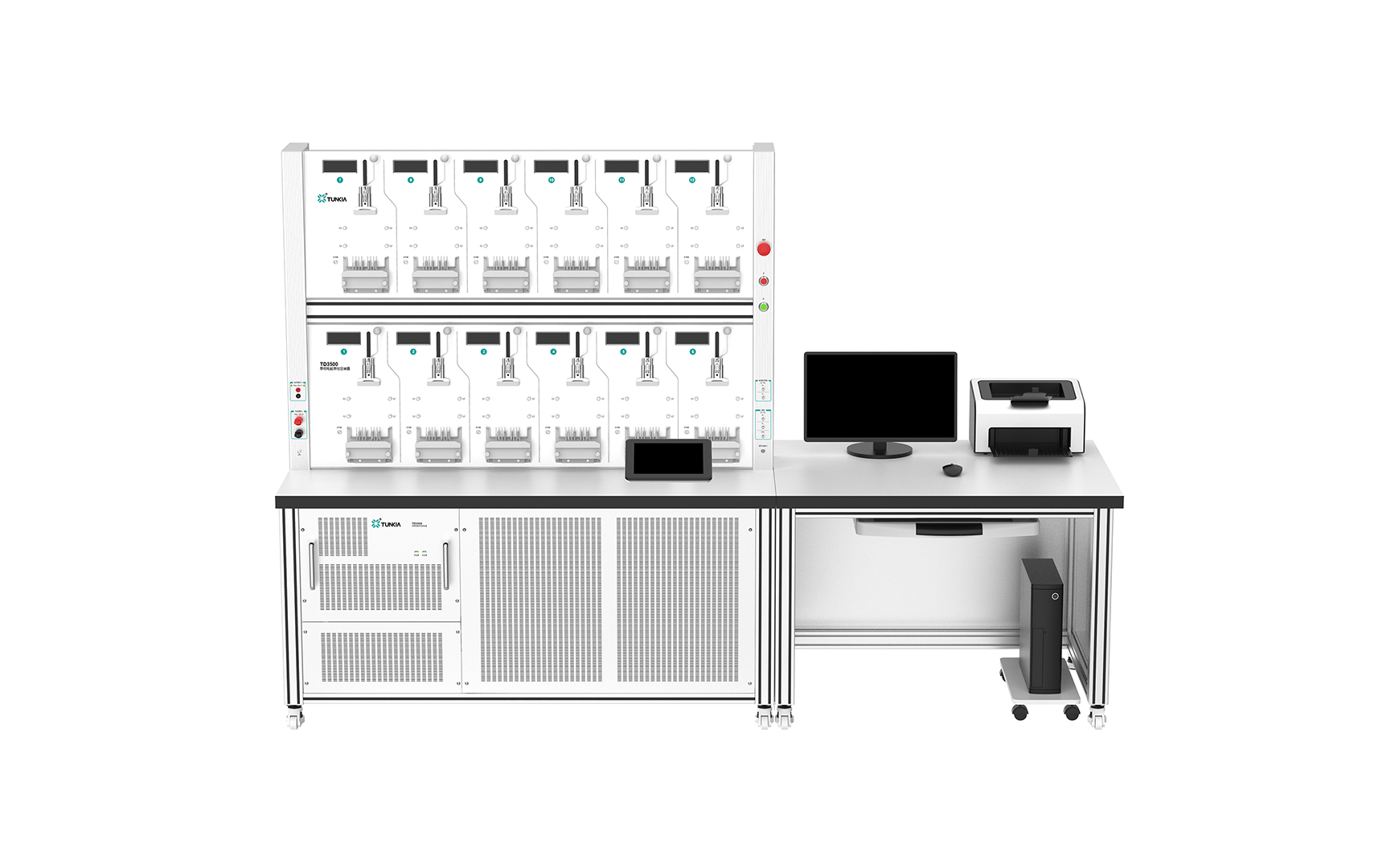

TD3500是专用单相电能表首次检定和后续检定的电能表检定装置。主要由单相精密标准功率源、多表位检定台、测控台、计算机(选件)及专用软件等组成,具有0.05级、0.1级二种规格可选。该装置以单相标准功率源的高稳定及高准确度的输出为基础,结合专用计算机软件,支持全自动同时检定6~24块具有相同电压/电流量程、不同电表常数的机电式电能表和电子式电能表等。
产品特征

 最大输出能力:264 V / 120 A,基波频率45 Hz ~ 100 Hz。

 最小电流输出:低至1 mA,是被检电能表进行起动试验的基础。

 量程自动切换:电压和电流输出全自动量程切换,并支持自动负载匹配。

 多功能电能测量:具有正向、反向有功电能,无功电能等多种电能计量方法。

 日计时误差测试:内置标准时钟测试仪,日计时误差限为±0.05 s/d。

 自动巡检:支持自动巡检,自动短接未挂表表位。

 压接接线:配置专用压表架,可满足国网及南网外型的安装式表,方便快速检表;对于非国网南网外型的电能表可通过调整压表架接线柱或手动接线完成检测。

 通讯方式:可通过485通讯端口与被检表通讯,支持698和645协议。

 电能脉冲:具备电脉冲和光脉冲采样端口。

 管理平台接口:可满足国网、南网计量生产管理平台接口要求,按接口规范上传检测数据。

 多表位检定台:可选6/12/16/24表位,台上配有电量输出、电能脉冲、通讯等接口。

 移动式测控台:可通过其液晶触摸屏观察或控制量值输出,方便用户手动检表。

 专用检定软件:支持被检表的半自动或全自动校准,支持数据管理及证书导出,软件具有单点多次测试功能,测试间隔可设置,并自动绘制误差曲线图。

 断点再续功能:装置断电、重启后,软件支持从当前误差点进行检测。

 可靠性高:输出通道具有良好的电气保护,支持故障定位判别、恢复,可维护性好。
