TK403A

交直流充电桩移动式综合测试系统

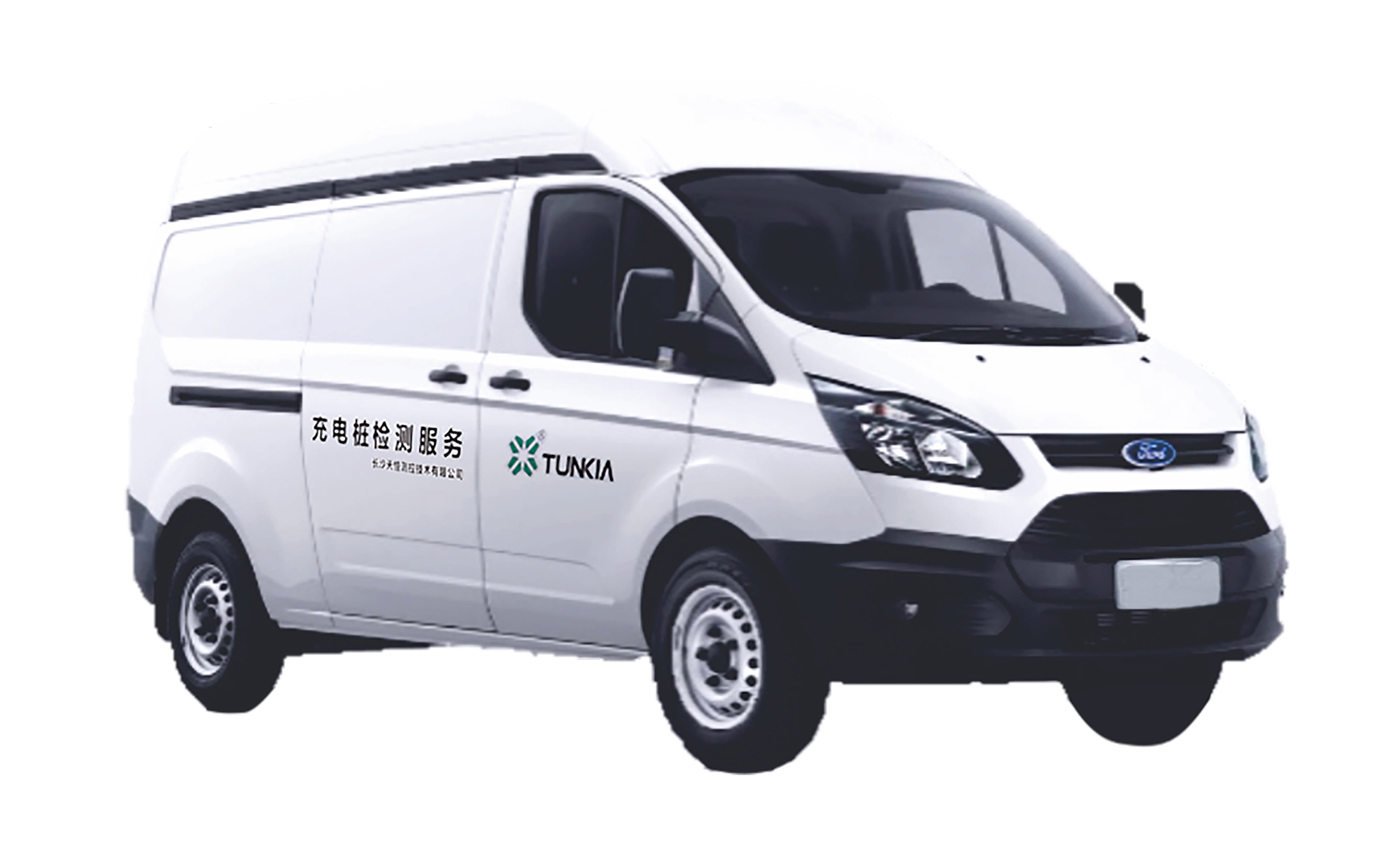

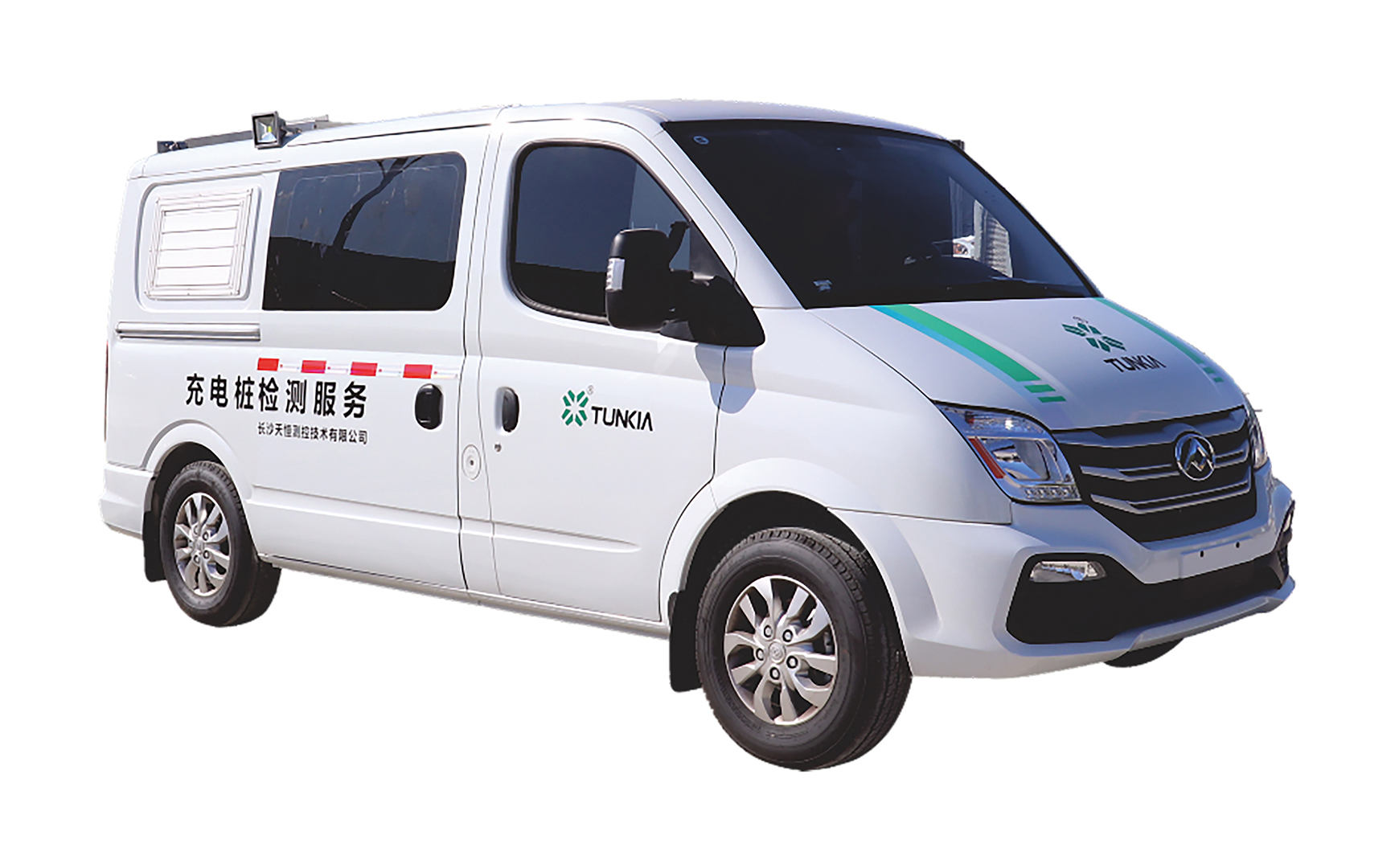

TK403A是一套电动汽车交直流充电桩综合测试系统,可用于180kW及以下非车载充电机(支持定制更大容量)和63A及以下的交流充电桩的出厂检验、到货验收、周期检定,完成包括国家标准、能源局标准、国网企标等标准规定的计量检定、通信协议一致性测试、互操作性测试、功能性测试、安全性测试、电气性能测试等试验项目。
产品特征

高效检测

  接线简单:车外壁预留充电及其他测试接口,检测时只需将充电枪头插入,化繁为简。

  自动化检测:配置符合检定规程要求的自动化检测软件,用户只需按照界面提示进行信息输入等相关操作,即可高效完成现场检测,有效提升检测效率。



合理的分区设计

检测车经过改装,车内空间分为驾驶区、操作区、负载区。

  驾驶区:车辆驾驶区,与操作区、负载区隔离。

  操作区:操作区安装除负载外的测试设备,并预留操作人员空间,检测时可关闭车门,用户只需在车内舒适的环境下需通过电脑操作完成检测工作。

  负载区:安装有交直流一体负载,和操作区进行了有效的热隔离,并精巧地设计了散热通道。



安全及可靠性设计

  负载、测试机柜等设备下方加装军用钢丝减震器,以避免车辆在行驶过程中剧烈晃动出现机柜倾倒等意外,减少晃动对测试设备的影响。

  车身配置防静电鞭,可避免静电对设备运行造成的干扰,进一步提高可靠性。



良好的散热设计

 车辆经改造,在顶部设有电动升降窗,侧面设有电动百叶窗,可在操作区内一键开启。

  采用侧进风、上出风的方式,有利于负载散发的高温气体从车顶快速排出车外,并保证人员安全。

 负载和操作设备采用隔热板分区安装,确保操作区的仪器和人员不受负载散热影响。



多种供电方式

 支持外接市电、大容量锂电池二种供电方式。

 市电供电:支持市电供电,适应不同供电场合。

  电池供电:最大容量达20 kWh,输出功率6kVA,支持测试设备长时间持续工作。

 电池充电:可在闲时通过充电/逆变一体机为电池快速充电。
