TD1320

非车载充电机现场测试仪

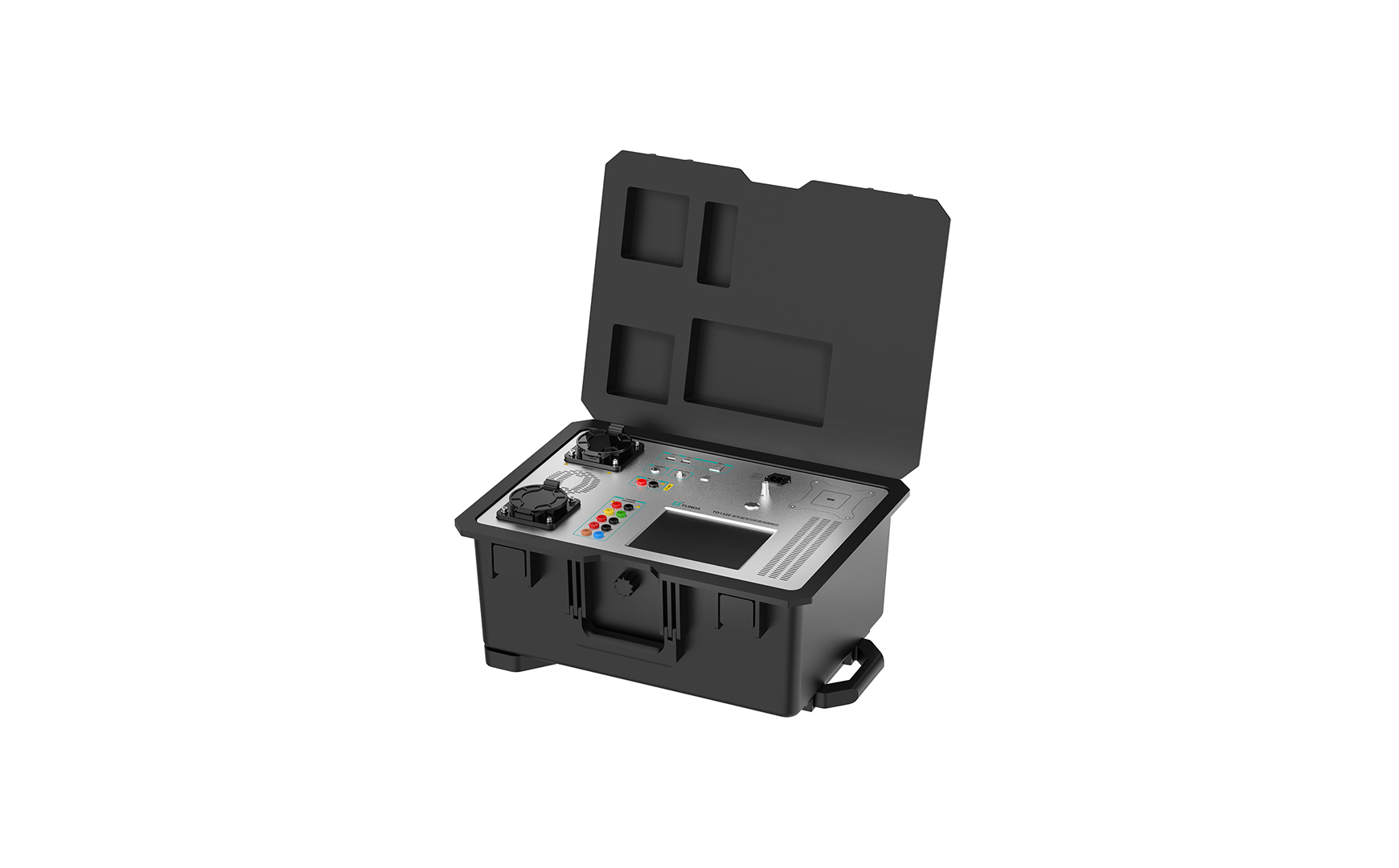

TD1320 是一款专用于现场检测电动汽车直流充电机的便携式仪器,其直流电压测量最大达1150 V,直流电流测量最大达300A,直流电能具有0.05级/ 0.1级两种规格可选。仪器可搭配TK4710直流阻性负载完成直流充电机的计量特性测试、互操作性测试、通讯协议一致性测试、验收检验和运维检验等。
产品特征

 高准确度:采用宽频交直流电流比较仪技术,与分流器相比热电势影响极小,且准确度高。

 直流纹波测量:测量动态范围宽,可检测1 kHz以下交流纹波。

 电量波形显示:实时充电曲线 U(t)、I(t)、P(t)、E(t) 显示并记录等。

 环境温度测量:自带测温传感器,用于测量现场的环境温度,以修正工作误差。

 时钟校验功能:内置GPS时钟模块,实时时钟显示,并对充电机的北京时间对时。

 集成化:内置充电控制导引电路、电池电压模拟器、BMS模拟器、CAN报文采集、波形采集等模块,无需额外连接设备,可有效提升检测效率;

 数据采集:内置8通道高速数据采集模块,可以采集充电桩输出电压、充电电流、车辆电池电压、CC1、辅助电源等参数和波形,并和CAN报文统一时基,保证长时间运行零数据丢失。内置CAN通讯报文采集模块,可以实现CAN总线报文采集记录,并和电压电流等参数采集同步时间,实现报文和数据波形的同步采集;

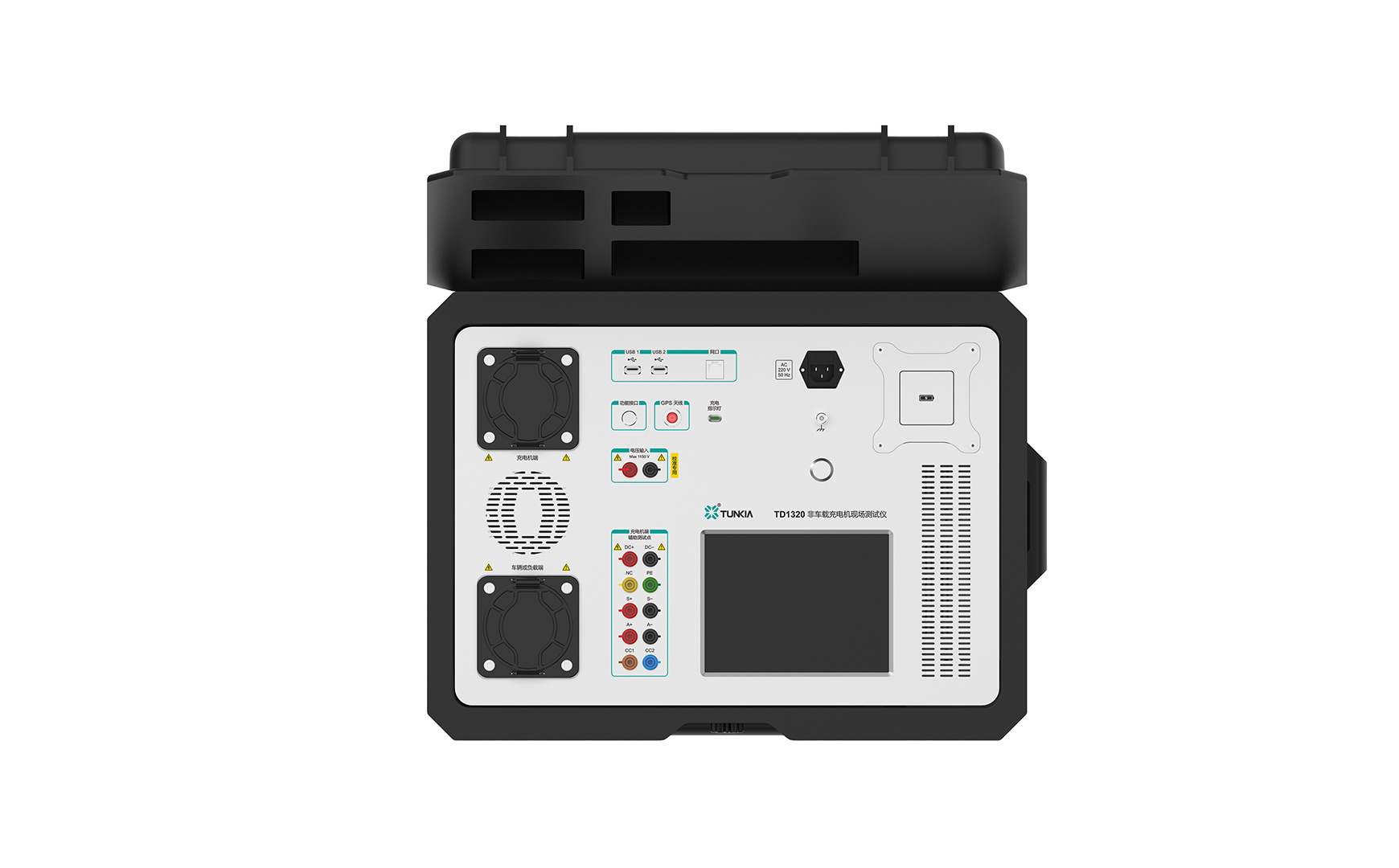

 内置车辆控制导引电路:具备DC+、DC-、PE、S+、S-、CC1、CC2、A+、A-等回路连接线的通断功能和标准BNC接口,实现车辆直流充电接口电路故障模拟。内置R4电阻仿真模块,电阻调整范围420 Ω~6800 Ω,步进1 Ω。各触点均带有通断开关,可实现触点通断状态仿真模拟。

 绝缘电阻模拟:可完成充电机绝缘状态模拟,电压接入范围0 V~800 V,电阻调整范围10 kΩ~1 MΩ,步进1 kΩ,用于模拟充电桩正负极绝缘故障。

 电池模拟器:输出电压0 V~1000 V,实现电动汽车BMS模拟。

 高可靠性:电流回路中无开关、继电器等机械触点,2倍额定电流过载5 s不损坏,可靠性高。

 检定校准:带专用校准端子,可使用二种方法对装置进行校准或检定,另可选配TK4960直流充电电能校准适配器。

 操作显示:采用高清液晶触摸彩屏,在阳光下可视,界面直观、操作便捷。

 自动测试:配Ethernet、WIFI、USB、CAN-BUS接口及上位机软件,便于组建自动测试系统。

 供电:支持市电输入、内置锂电池和枪头取电三种模式,可保证现场长期可靠运行。如测试仪由市电或枪头供电,锂电池处于浮充状态;如现场无市电,可选择由充电枪头或内置锂电池供电。

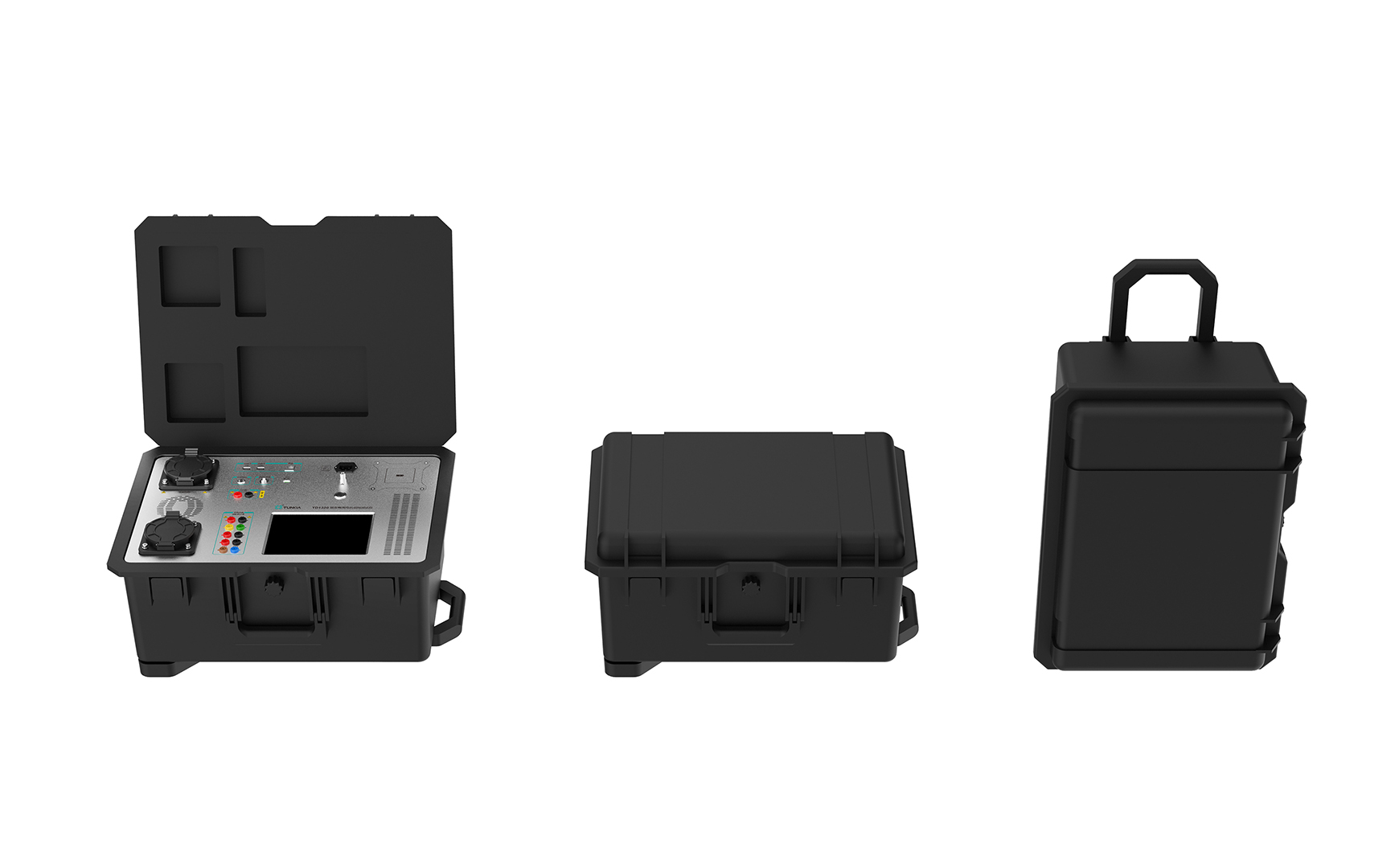

 配便携式仪器箱,抗震及电气防护等级高,非常方便携带至现场。
