TD1330

交流充电桩现场测试仪

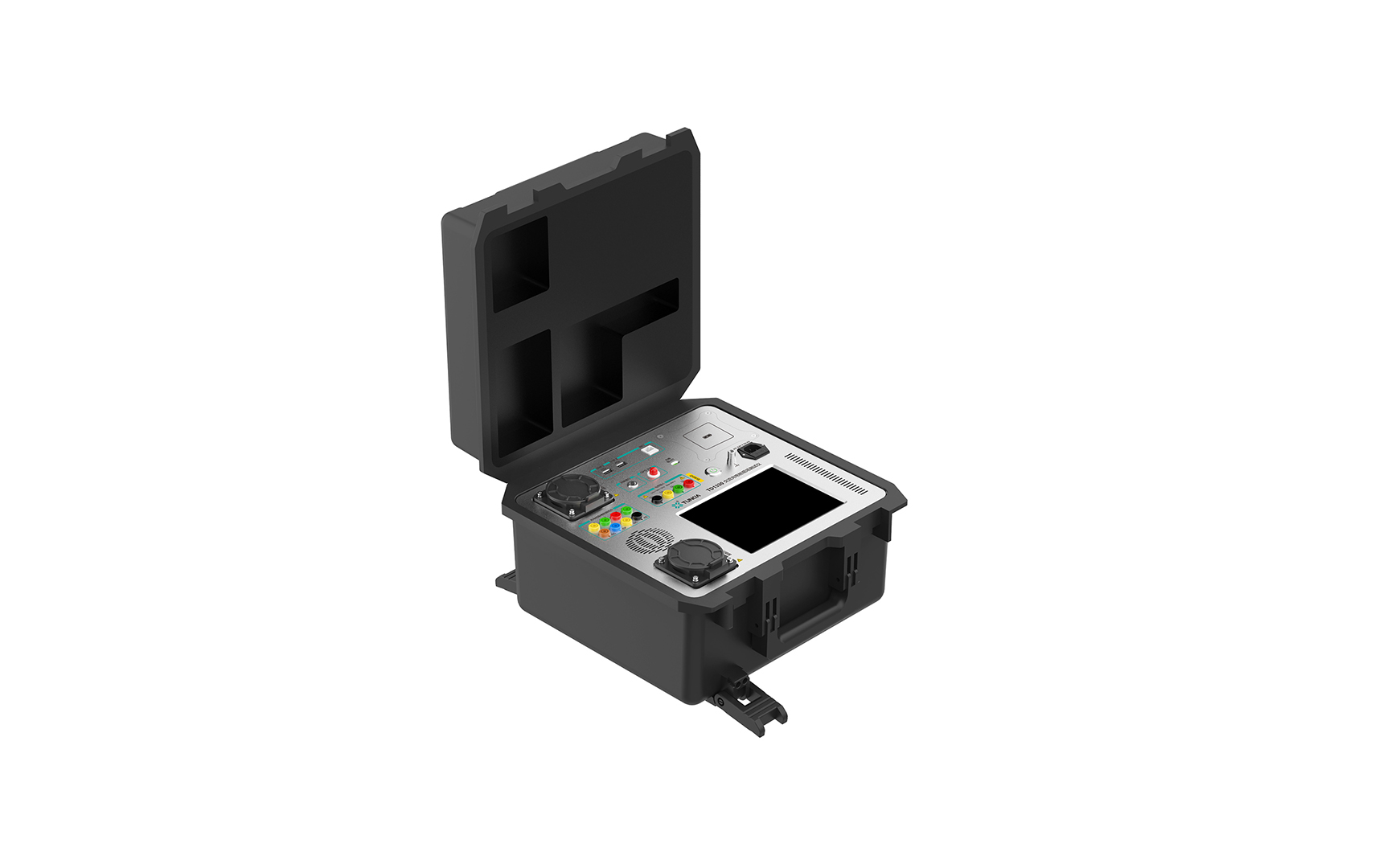

TD1330 是一款专用于现场检测电动汽车交流充电桩的便携式仪器,其三相交流电压测量最大达300 V,三相交流电流测量最大达78 A,交流电能具有0.05级/ 0.1级两种规格可选。仪器可搭配TK4720交流可调阻性负载完成交流充电桩的计量特性测试、互操作性测试、验收检验和运维检验等。
产品特征

 交流谐波测量:测量动态范围宽,可检测2~64次谐波。

 电量波形显示:实时充电曲线U(t)、I(t)、P(t)、E(t) 显示并记录等。

 环境温度测量:自带测温传感器,用于测量现场的环境温度,以修正工作误差。

 时钟校验功能:内置 GPS 时钟模块,实时时钟显示,并对充电桩的北京时间对时。

 集成化:内置测量模块、充电控制导引电路、波形采集等模块,可完成交流桩的所有互操作性测试项目,可有效提升检测效率;

 内置车辆控制导引电路:可完成交流充电桩互操作性测试 ,内置L1、L2、L3、N、PE、CP、CC各回路通断开关以及CP接地短路开关,可实现车辆交流充电接口电路故障模拟功能。内置车辆端R2电阻,R3电阻仿真等效电阻模拟功能,R2电阻调节范围500 Ω~6800 Ω,电阻值在线连续可调,调节细度1 Ω,R3等效电阻标称值500Ω~13000Ω,电阻值在线连续可调,调节细度1 Ω。各触点均带有通断开关,可实现触点通断状态仿真模拟。

 波形采集:内置4通道高速波形采集模块,保证长时间运行零数据丢失。

 PWM信号测量:测量控制导引电路中CP线上 PWM 信号的频率、占空比实时显示。

 高可靠性:电流回路中无开关、继电器等机械触点,2倍额定电流过载5 s不损坏,可靠性高。

 检定校准:带专用校准端子,可使用二种方法对装置进行校准或检定,另可选配TK4965交流充电电能校准适配器。

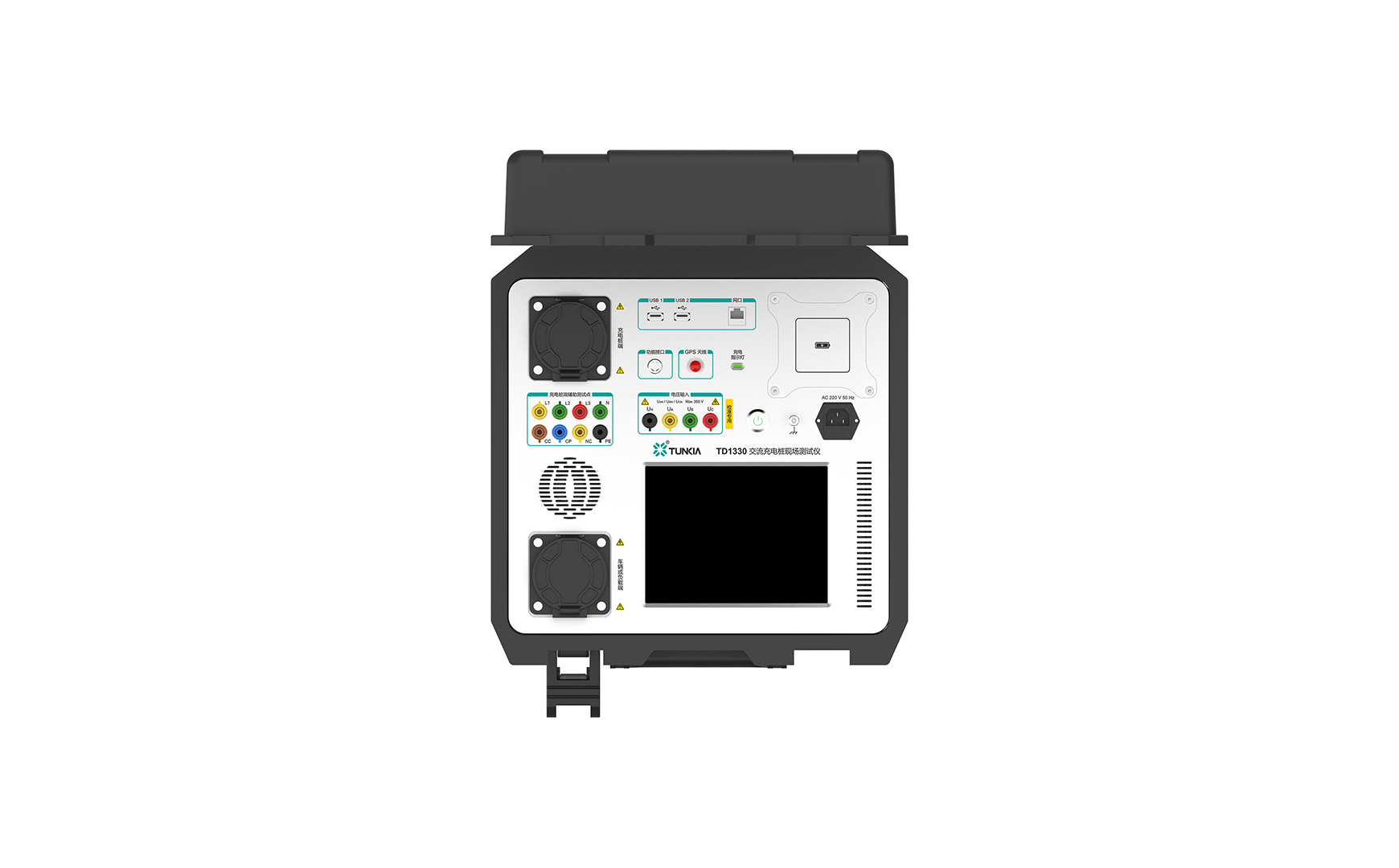

 操作显示:采用高清液晶触摸彩屏,在阳光下可视,界面直观、操作便捷。

 自动测试:配有Ethernet、WIFI、USB接口及上位机软件,便于组建自动测试系统。

 供电:支持市电输入、内置锂电池和枪头取电三种模式,可保证现场长期可靠运行。如测试仪由市电或枪头供电,锂电池处于浮充状态;如现场无市电,可选择由充电枪头或内置锂电池供电。

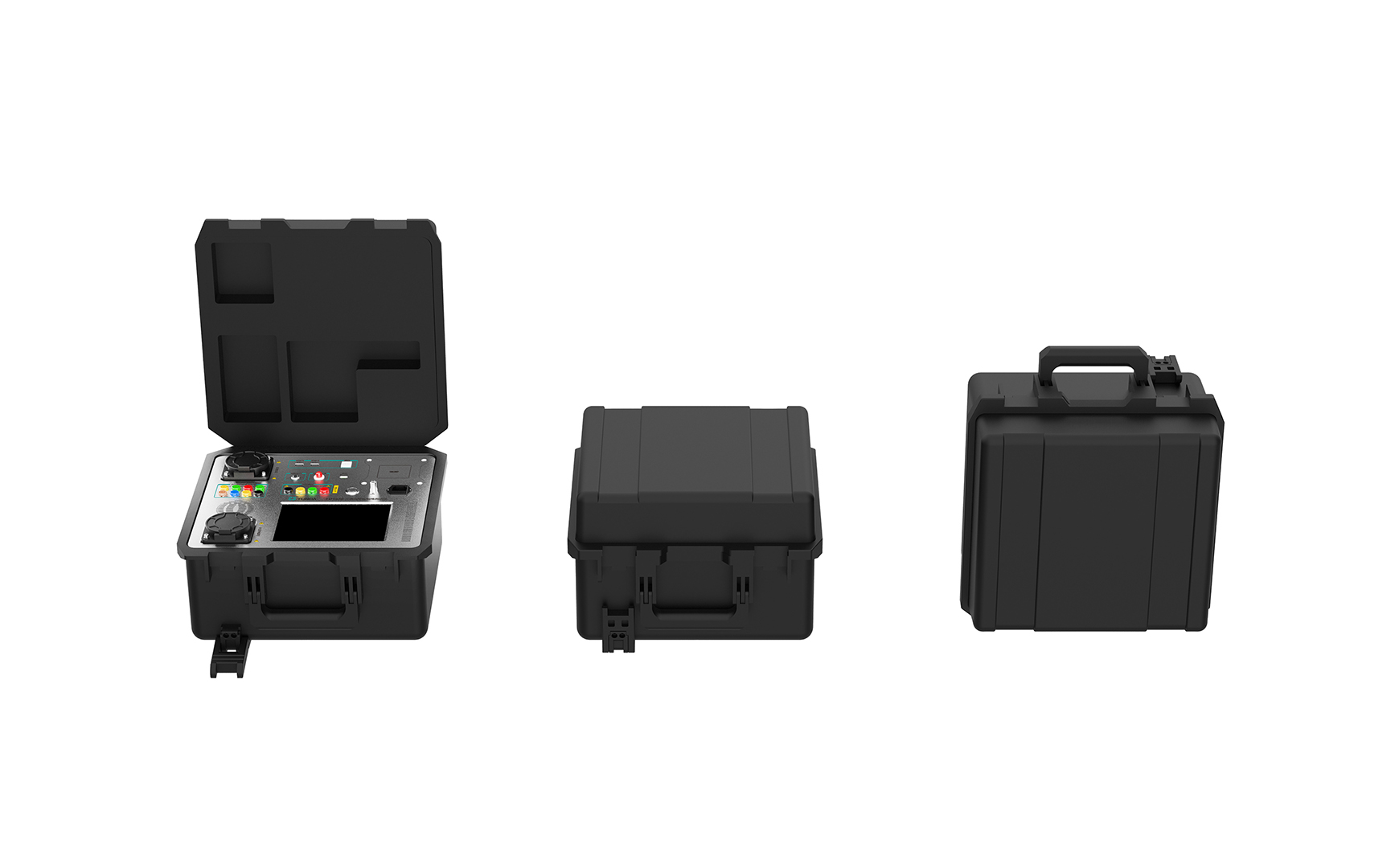

 配便携式仪器箱,抗震及电气防护等级高,非常方便携带至现场。
