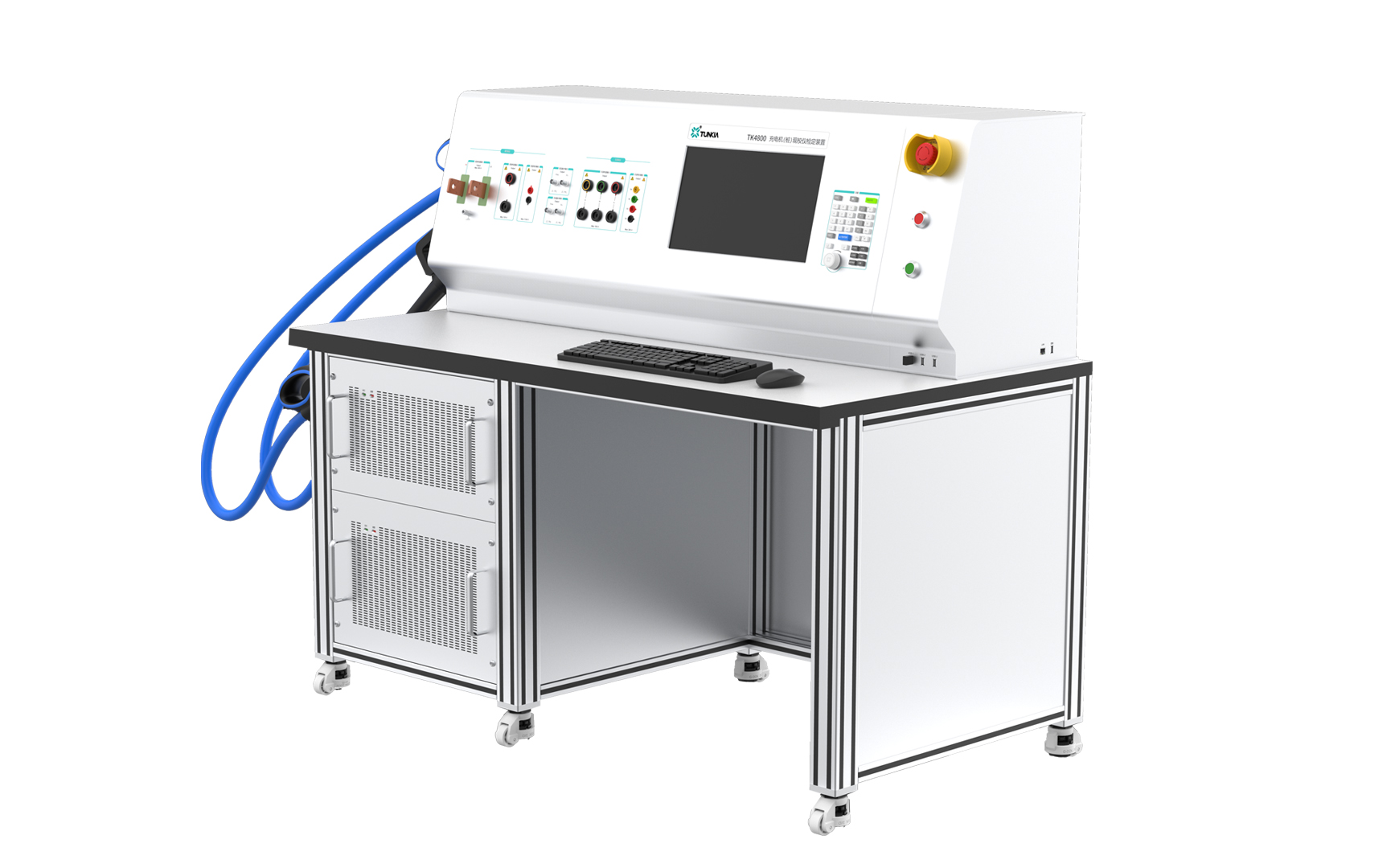

TK4800

充电机(桩)现校仪检定装置

TK4800是一套专用于检定电动汽车非车载充电机现场校验仪和电动汽车交流充电桩现场校验仪的装置,装置针对新能源汽车充电动态特性进行设计,支持稳态电能计量(针对恒定负载)和动态电能计量(针对波动性负载)两种模式。
产品特征

 高准确度测量:装置静态电能计量准确度达到0.01级,动态电能计量准确度达到0.02级。

 宽量程:直流输出100 V~1150 V,0.1 A~300 A,交流输出220 V±20%,10 mA~80 A。

 ms级电能刷新:直流电能累积寄存器更新速率达10ms/次,交流电能累积寄存器更新速率达20ms/次,提高动态波形下累积电能的测量精度。

 枪头计量:装置电能计量点设置在充电枪头(桩侧),并对充电枪线导线电阻进行补偿,确保与校验仪及充电桩计量点匹配。

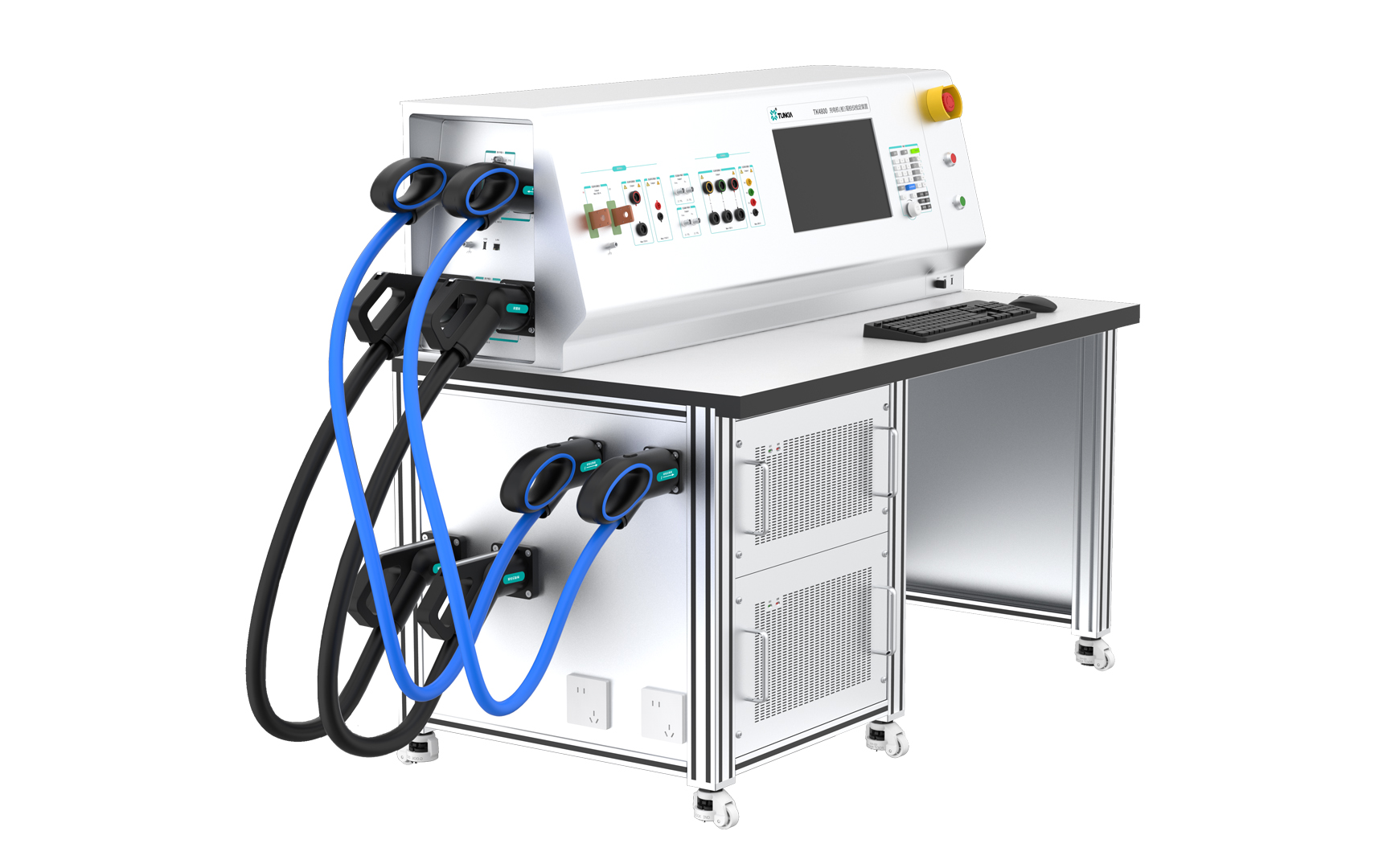

 校验仪专用检定枪线:配有国标直流充电枪线及国标交流充电枪线,可直接接至交直流充电桩(机)现场校验仪开展检定工作,无需额外转接。

 支持同时开展直流充电机现场校验仪和交流充电桩现场校验仪的检定工作,提高检定效率。

 电流通道切换:装置直流电流通道支持在充电枪头DC+和充电枪头DC-间切换,可分别用于检定电流采样位于DC+的充电机校验仪和电流采样位于DC-的充电机校验仪。

 具备常规标准表接线端子,也可开展常规交直流标准电能表的校准工作。

 配大尺寸液晶触摸屏,可观察或控制输出。

 配备交直流充电桩(机)现场校验仪专用自动测试软件。
