2023年3月底，JJG 126-2022《工频交流电量测量变送器检定规程》即将实施，用于替代JJG 126-1995《交流电量变换为直流电量电工测量变送器检定规程》。新规程实施，将带来哪些新变化？天恒测控在新规程下推出哪些解决方案，如何为各行业服务？

· 什么是变送器？

· 新老规程有哪些变化？

· 天恒测控解决方案

什么是变送器？

变送器工作原理介绍

电量测量变送器是一种将被测交流电量（电压、电流、有功功率、无功功率、频率、相位、功率因数等）转换成按线性比例直流电流或电压输出的测量仪表。

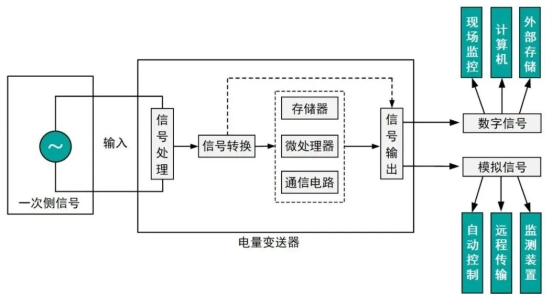

电量变送器一般由信号隔离电路、信号处理和转换电路以及信号输出电路三部分组成。

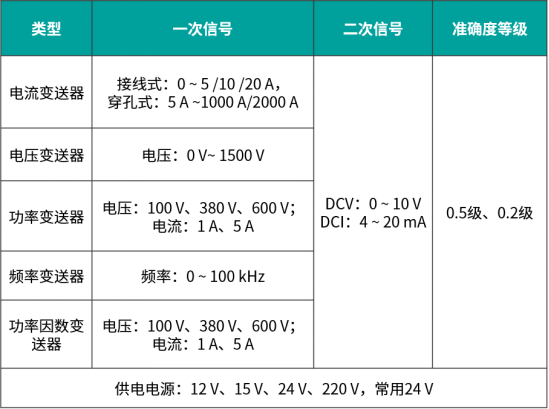

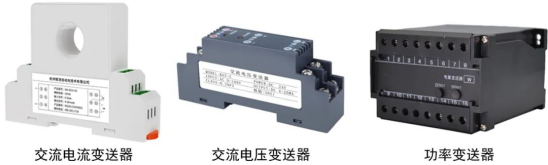

按照被测对象不同，电量变送器可以分为电流变送器、电压变送器、功率因数变送器、有功功率变送器、无功功率变送器等；根据输出显示的不同，则分为模拟量输出电量变送器和数字量输出电量变送器；按照输出信号分，电量变送器可以分为电流输出型与电压输出型。

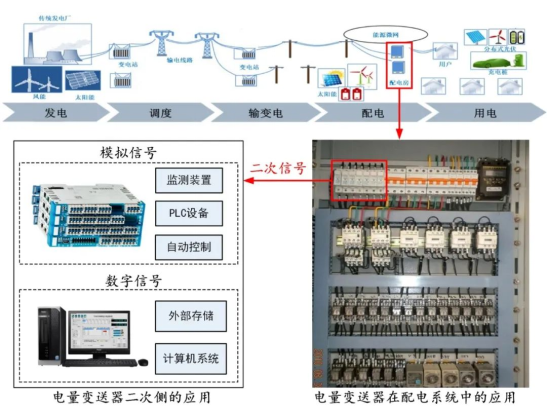

应用场景

大多数电量变送器都是用于通过测量输入电量来反映输出的机械功率和其他量，从而代替更复杂的测量，起到对电压、电流、功率等电量参数进行监测和控制的作用。电量变送器广泛应用于电力、石油、煤炭、冶金、铁道、市政府的部门的电气测量、自动控制以及调度系统等。

规程解读

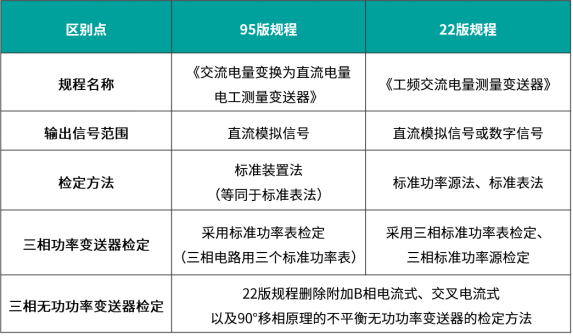

新老规程变化对比

总体来看， JJG 126-2022与JJG 126-1995相比，主要在规程名称、输出信号范围、检定方法、三相功率变送器及三相无功功率变送器检定等五个方面发生了变化。特别是数字输出量变送器的量值传递问题，新规程提出了新的要求。

检定项目

电量变送器检定项目

变送器及检定用标准器等级对应表

天恒方案

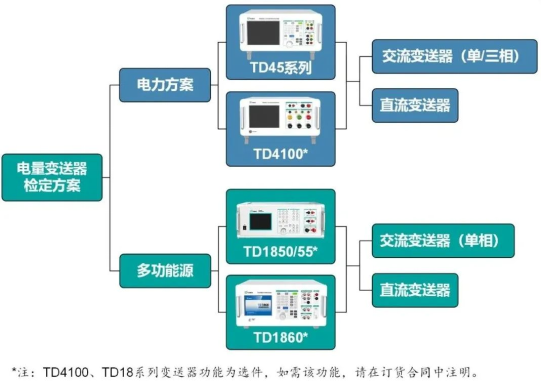

依据JJG 126-2022，天恒测控提供多种解决方案，包括TD45系列、TD4100、TD18系列等多套设备，供客户选择。

电力专用方案

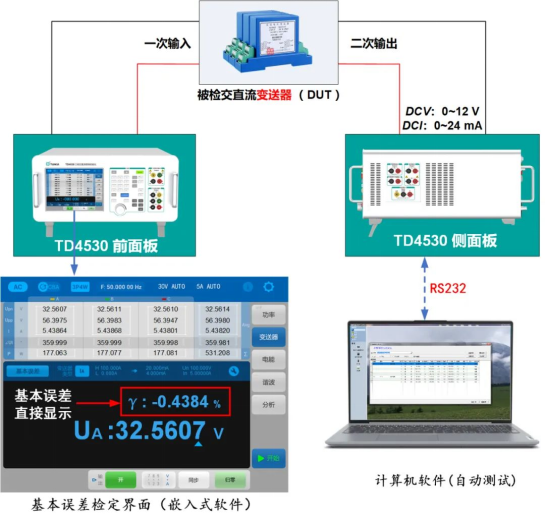

· 标准源法检定：TD45系列及TD4100装置均内置三相标准源（0.02级/0.05级可选）、直流信号精密测量模块（0.01级），装置也内置直流标准源，也支持直流变送器的检测，能满足主流的变送器检测精度要求。

· 误差快速检定：通过装置同步输出及测量，直接测算被检变送器的相对误差。

· 变送器自动检定：用户可选配计算机专用自动检定软件，实现对被检变送器进行自动检定，并生成检测报告。

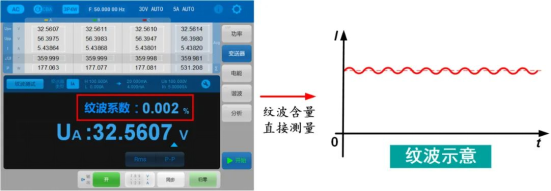

变送器纹波含量快速检定

· 装置内置的直流信号精密测量模块具有纹波测量功能，测量频带：50 Hz～1 kHz。

· 在测量变送器二次直流输出的同时，可检测其纹波系数，有效地提升检定效率。

· 支持纹波含量的有效值(RMS)或峰-峰值(P-P)切换显示。

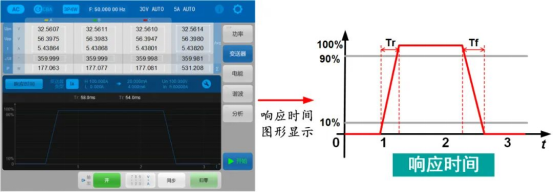

变送器响应时间直接检定

· 装置内置的高速采样模块能够同时测量输入与输出两侧信号。

· 实时显示测试时间与二次侧输出信号比例的线形图，并直接显示上升响应时间Tr以及下降响应时间Tf，便于读取所需数据。

其他应用

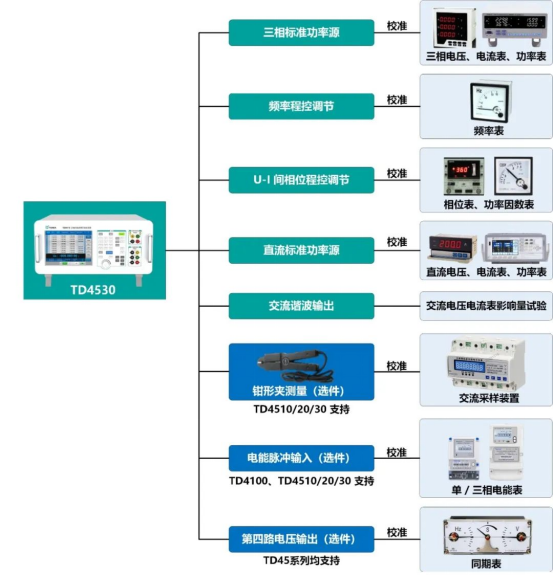

TD45系列、TD4100等设备应用场景丰富，一台设备覆盖众多被校设备，可为用户解决大部分的计量问题，提供全面的解决方案。

多功能源方案

TD18系列多功能精密校准器内置交直流标准源模块，可精准输出交直流电压/电流（0.05级），配合直流小信号测量选件功能（0.01级），可实现对单相/直流电量变送器的检测。TD18系列还是校准数字式万用表、指针式万用表及交直流电测仪表等的重要仪器，广泛应用于电力、计量、军工、制造、科研等各领域。

JJG 126-2022实施在即。在电磁计量领域，JJG 126—2022新规提高了规程的适用性，有助于解决新型数字输出量变送器的量值传递问题，有助于保障智慧城市、智能制造、自动控制等领域安全运行。天恒测控方案可很好解决新规程下的挑战，为行业和客户带来高质量的产品解决方案和服务方案。
